小型地面加油站电气施工大样图
-
建筑类别：商业
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：天正建筑CAD 7.0
-
设计年代：近代
-
节点大样：线管,防雷接地
-
负荷等级：三级
-
防雷等级：第二类,第三类
-
接地方式：TN-C-S
-
项目所在地：重庆
-
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
-
弱电设计：视频监控系统,综合布线系统,通信系统,其它
该附件为重庆某加油站
电气施工图
。
概况：
该项目为重庆武隆仙女山机场建设项目供油工程-地面加油站工程，位于机场航站区内。
该项目从机场中心变电站引来一路380V独立电源至配电柜AP1。
设计范围：
电力配电系统；照明系统；建筑物防雷、接地系统及电气安全措施；
安防系统；语音数据布线系统；接地大样。
部分图纸摘录：

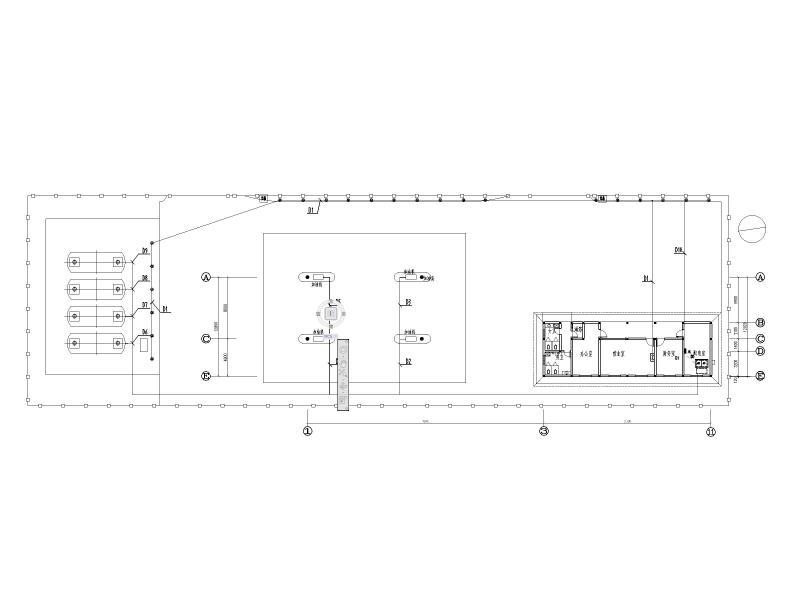

强电平面图

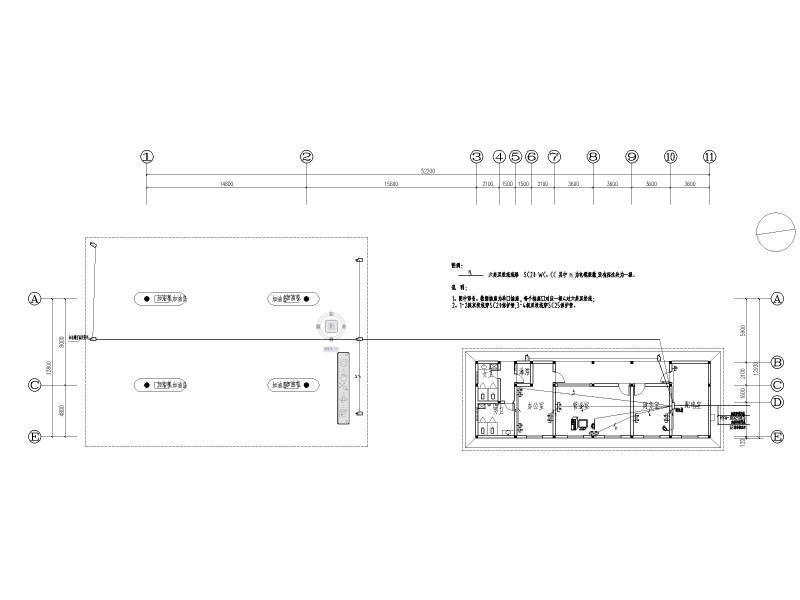

弱电平面图

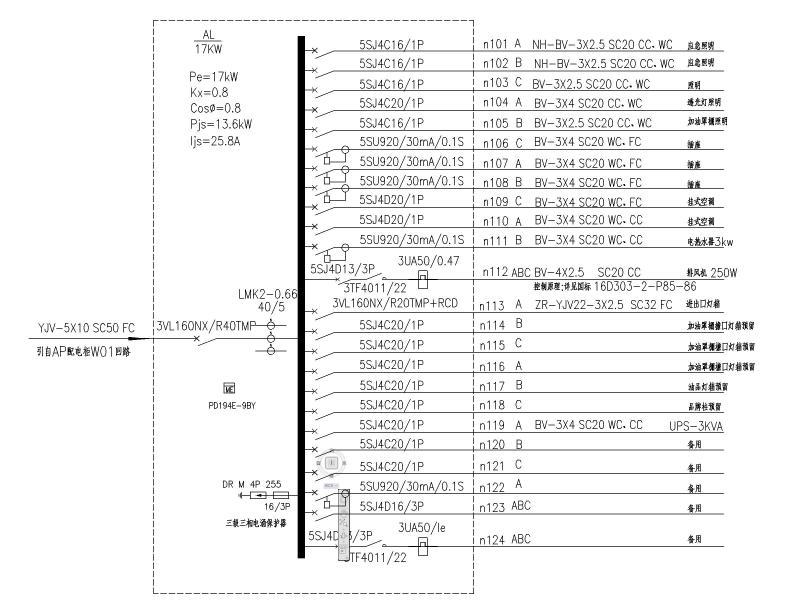

配电箱系统图

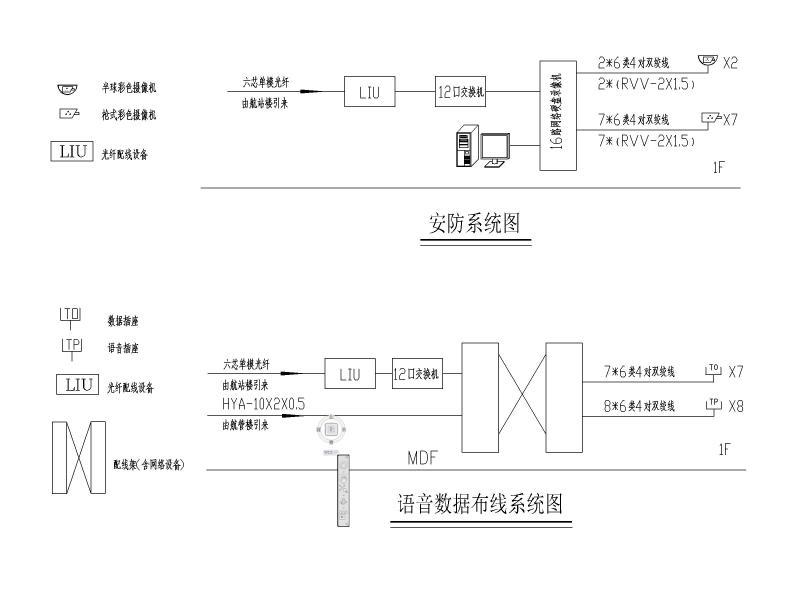

弱电系统图

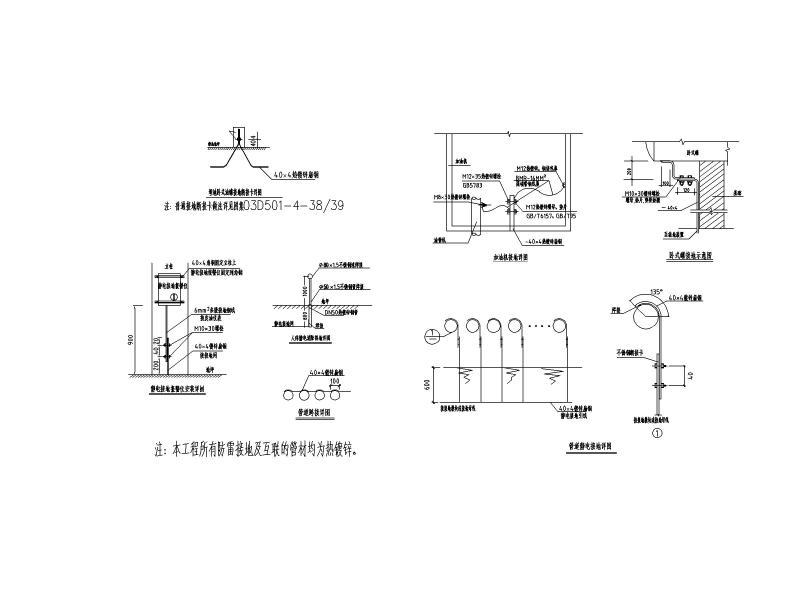

接地详图
大样图
