混合结构加油站结构施工方案大样图（CAD、9张）

• 建筑类别：交通建筑

• 建筑高度：单层建筑

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑结构形式：钢筋混凝土结构

• 钢筋混凝土结构：框架剪力墙

• 基础形式 ：桩基础

• 结构安全等级：二级

• 地基基础设计等级：丙级

• 抗震设防烈度：6度抗震

• 风压：0.5kN/平方米

• 参考图纸：11张

混合结构加油站结构施工图（CAD、9张）

• 资料简介

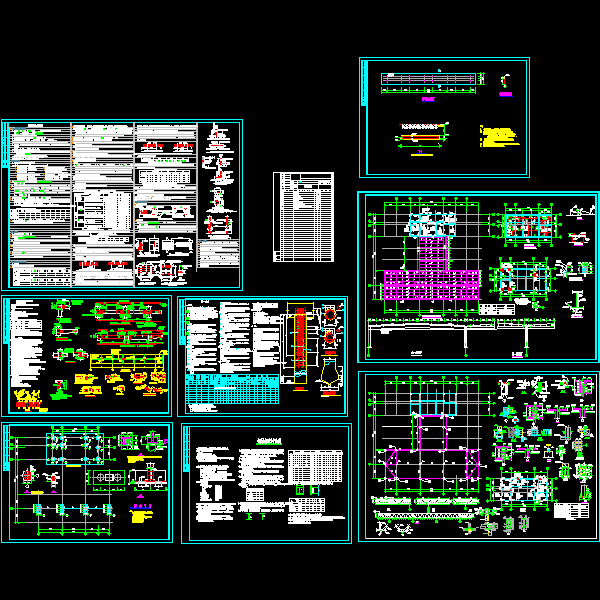

混合结构加油站结构施工图：基础平面图、油罐基础图、站房屋面梁板，柱及钢结构屋面檩条，支撑拉条布置图、站房地梁平面及钢棚施工图等等,本文为dwg格式，供大家参考！

站台梁及钢结构屋面檩条布置

地梁平面图

桩身大样图

小于200厚隔墙通长压梁详图
