1层框架结构加油站站房结构设计施工大样图

  • 建筑类别:商业
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 钢结构:轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.70kN/平方米
  • 参考图纸:38张
  • 设计年代:近代

附件详情

该项目为能源开发有限公司加油站站房,地上一层,一层建筑设计面积:239.82平方米 ,总建筑面积为:239.82平方米,一层3.90米,建筑总高度为6.67m,建筑类别布局:营业厅、男卫、女卫、盥洗室、卫浴间、综合办公室、发电间、配电间、储藏间、值班室、备餐间等功能开间。
采用框架结构,基础采用水泥搅拌桩(喷粉桩、干法)复合地基,基础设计等级为丙级,抗震设防烈度为6度。加油罩棚建筑设计结构形式:钢框架结构,罩棚屋面:采用绿色波形沥青瓦,阳光棚屋面:采用白色透明双层中空PC阳光板。
结构专业该资料包含: 结构设计说明 ,钢 结构设计说明 ,基础图,框架柱平面布置图,梁板图,加油罩棚柱脚锚栓平面布置图,柱脚节点,梁柱结构图,屋面檩条 平面布置图 ,排水图,节点详图等。
建筑专业该资料包含:建筑设计说明,平面、立面、剖面图,大样图,装修表及门窗大样图,罩棚及站房相对位置图。
共计38张图。分享投稿时间:近几年5月。

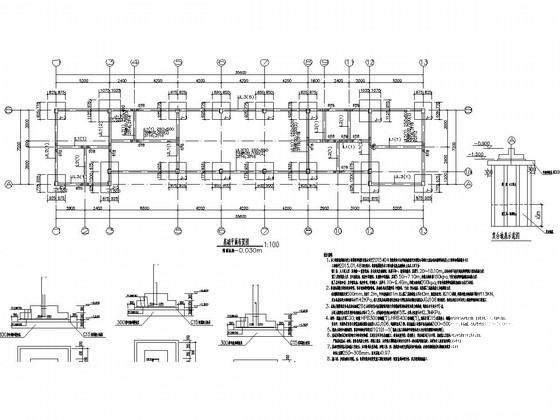

基础平面布置图

框架柱平面布置图

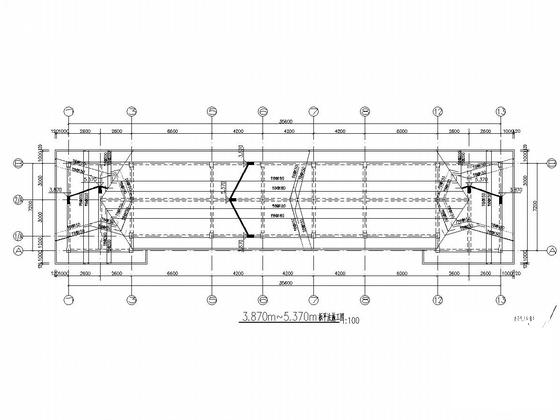

3.870m~5.370m板平法施工图

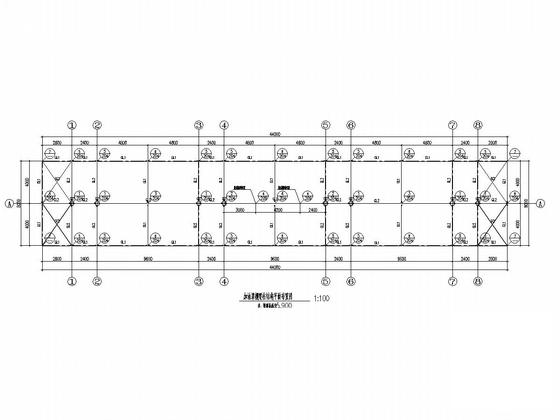

加油罩棚梁柱结构平面布置图

加油罩棚屋面檩条平面布置图

加油罩棚节点详图

罩棚及站房相对位置图

3.870m~5.370m梁平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框架结构加油站 - 1
    框架结构加油站 - 1
  • 框架结构加油站 - 2
    框架结构加油站 - 2
  • 框架结构加油站 - 3
    框架结构加油站 - 3
  • 框架结构加油站 - 4
    框架结构加油站 - 4
  • 框架结构加油站 - 5
    框架结构加油站 - 5
  • 框架结构加油站 - 6
    框架结构加油站 - 6
  • 框架结构加油站 - 7
    框架结构加油站 - 7
以上是部分截图,请下载附件后查看完整高清内容
