2层火车站站房建筑施工图纸

  • 结构类型:框架结构
  • 交通建筑:火车站
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:山东
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:10271.05平方米
  • 建筑高度:35m
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 地下室建筑设计面积:660.9平方米
  • 设计效果图:无

附件详情

该资料为火车站站房 建筑施工
该项目总建筑设计面积:10271.05m2;其中站房建筑设计面积:9496.35m2;地下出站厅建筑设计面积:660.9m2;

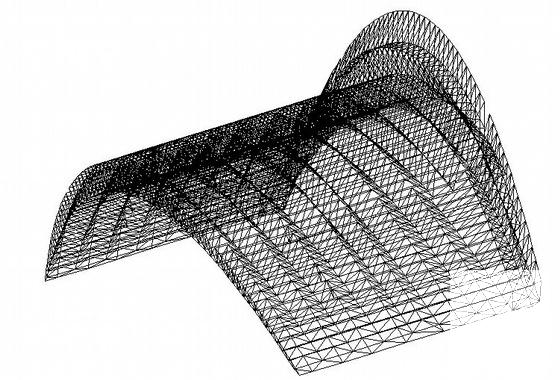

上平台楼梯建筑设计面积:113.8m2;(高架桥面积:2269.2m2 ),建筑层数、高度:地下一层,地上二层,建筑高度23m;制高点35m。钢筋混凝土框架结构+网架屋面

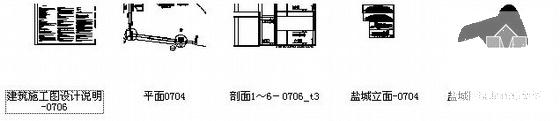

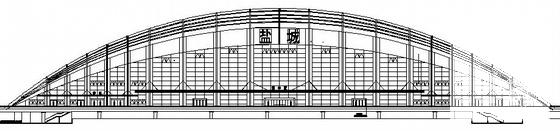

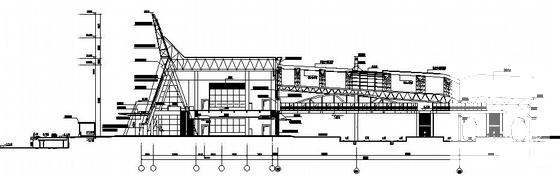

这份参考资料包括图纸说明、工程作法、门窗表、建筑平面、立面、剖面图等,共8张图纸
设计功能包括:售票厅、广场等。

2

2

3

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 火车站图纸 - 1
    火车站图纸 - 1
  • 火车站图纸 - 2
    火车站图纸 - 2
  • 火车站图纸 - 3
    火车站图纸 - 3
  • 火车站图纸 - 4
    火车站图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
