2层火车站高架站房及雨棚CAD施工图纸.dwg

附件详情

长春站由高架站房、站台雨棚、人行地下通道等组成。高架站房和站台之间通过楼、扶梯相连。站房：上部结构为两层,分别为候车层和站房东西两端18.00m标高的办公夹层，站房屋盖：站房屋盖采用平板网架结构，最大跨度为72.0mx41.03m，悬挑跨度约为13m。主体结构为框架结构，其中标高10.00以下为钢桁架结构，屋盖结构为网架结构，雨棚为钢结构。

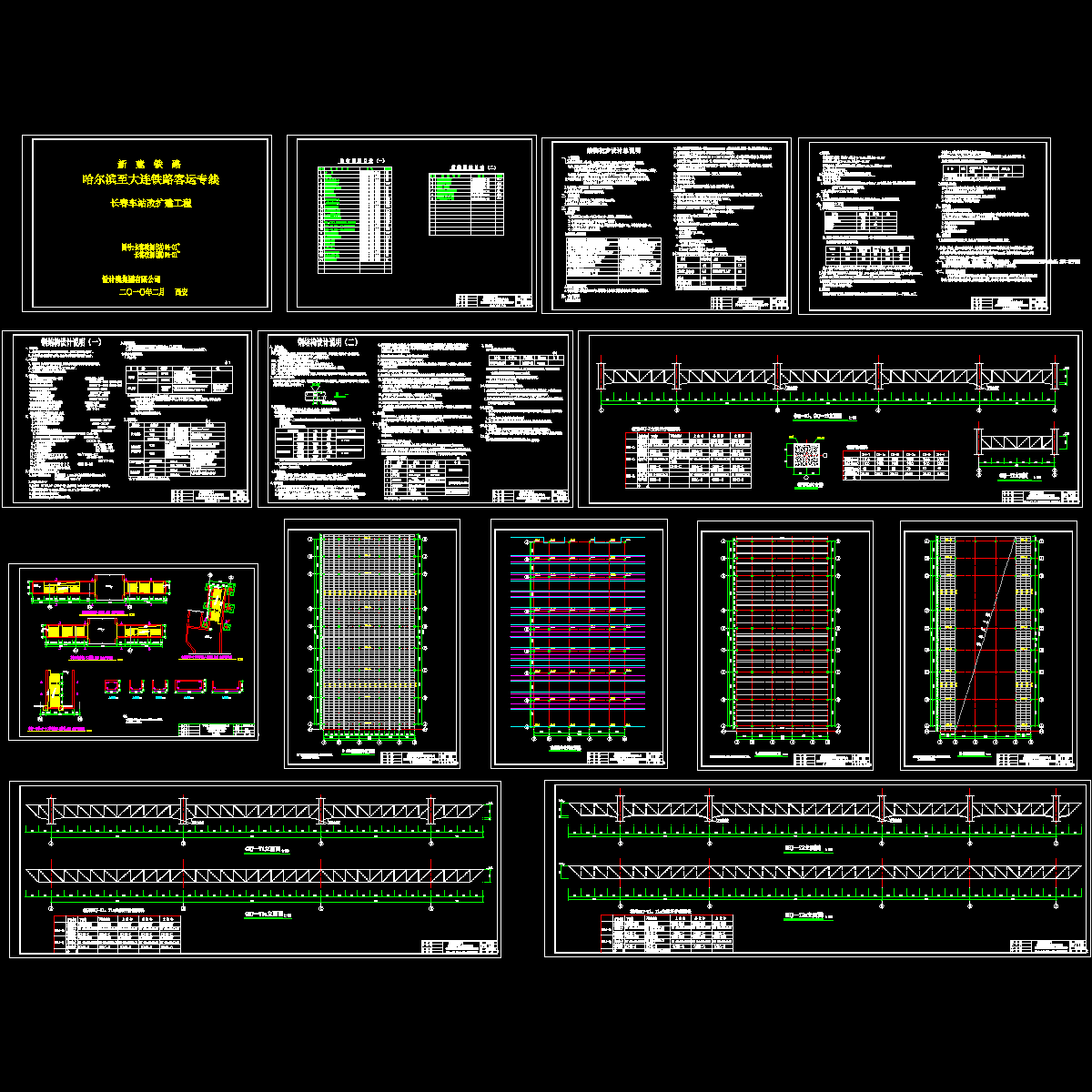

结构专业该资料包含：结构设计总说明，高架候车基础 平面布置图 ，桩基设计说明，承台大样，钢结构设计说明，高架候车柱网布置图，结构布置图，立面图及杆件表、柱大样及柱表，屋盖钢网架设计说明，网架上下弦布置，腹杆，南北站房改造图，部分出入口结构图，共计24张图。
建筑专业该资料包含：总平面图，站台层总体关系图，平面图，立面图，剖面图，雨篷图等共计24张图。
近代年2月。
