高铁火车站主站房及站台雨棚和进出站人行天桥结构CAD施工图纸(钢管混凝土柱)

附件详情

该项目是高铁火车站项目，由主站房（包括出站通道）、站台雨棚、进出站人行天桥组成。主站房（包括出站通道），长度为(平行于铁轨方向)120.6m，宽度为40.1m。站房屋盖：候车厅屋盖采用钢桁架结构，最大跨度为30.5m，悬挑跨度为2.4m。站台无柱风雨棚：用单榀空间钢管桁架+屋面连续钢檩条结构，跨线天桥：天桥跨度39.5米，桥面宽度12米。跨线天桥建筑设计结构形式为全钢结构桁架桥，天桥柱采用钢管混凝土柱。6度设防。
站房图纸：混凝土 结构设计说明 ，柱下独立基础 平面布置图 ，独立基础详图及说明，框架柱配筋表及柱牛腿详图，梁板配筋图，钢结构设计总说明，站房钢屋盖及出站通道轴侧示意图，出站通道钢结构平面、檩条布置图，上下弦，钢结构详图等共计27张图。

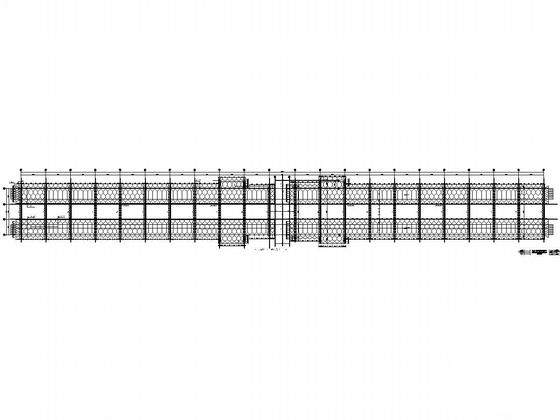

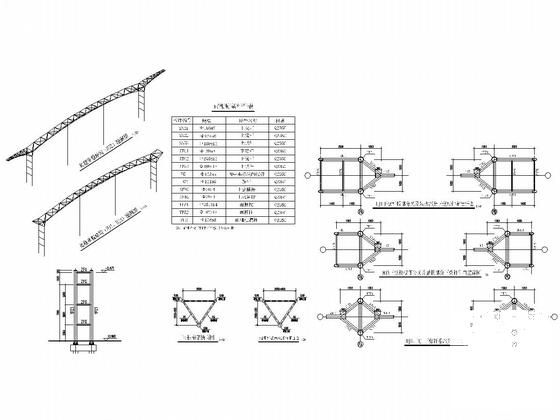

站台雨棚：设计说明，风雨棚结构、屋面檩条布置图，风雨棚结构剖面图，风雨棚及天桥独立基础布置图，上弦平面杆件布置详图， 节点详图 ，桁架详图等共计12张图。

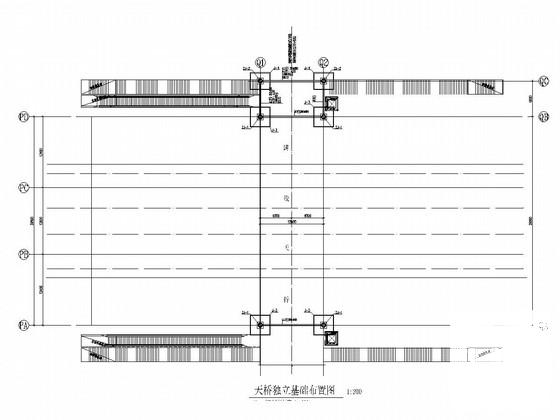

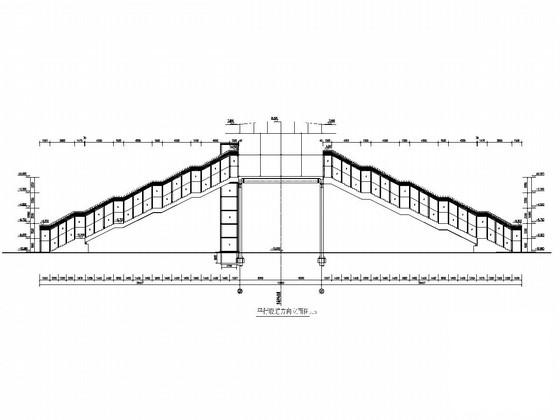

跨线天桥：设计说明，天桥独立基础布置图，天桥基础、柱脚详图及基础说明，天桥结构横剖面及楼梯雨棚立面图，天桥桥面组合楼板结构布置及配筋图，楼梯斜梁XL详图，楼梯踏步板及楼梯梁基础详图， 节点详图 等共计20张图。
