铁站附属结构施工图纸.

  • 建筑类别:交通建筑
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:100年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 特种结构:其他结构
  • 基础形式 :桩基础
  • 抗震设防烈度:7度抗震
  • 地下室功能:人防
  • 参考图纸:52张
  • 设计年代:近代

附件详情

南京某地铁站附属结构图纸
车站附属部分围护结构选用两种围护形式:所有通道以及1号风道选用Ф850mm的深层搅拌桩,桩与桩之间咬合250mm,桩内插入700X300X13X24mm的H型钢;2号风道采用Ф1000@1100的钻孔灌注桩+Ф650@500搅拌桩止水。车站1号风道、所有通道基坑竖向设2道(局部3道)钢管内支撑;2号风道设置4道支撑加1道倒换支撑,局部钢管支撑设有临时中间支撑柱(梁),临时支撑柱(梁)采用钢结构,其下设桩基础。
车站附属结构采用明挖法施工,车站主体结构与附属结构分期施工,交通分期组织。主体结构施工完成后,交通恢复至主体结构上,再施工车站附属结构。

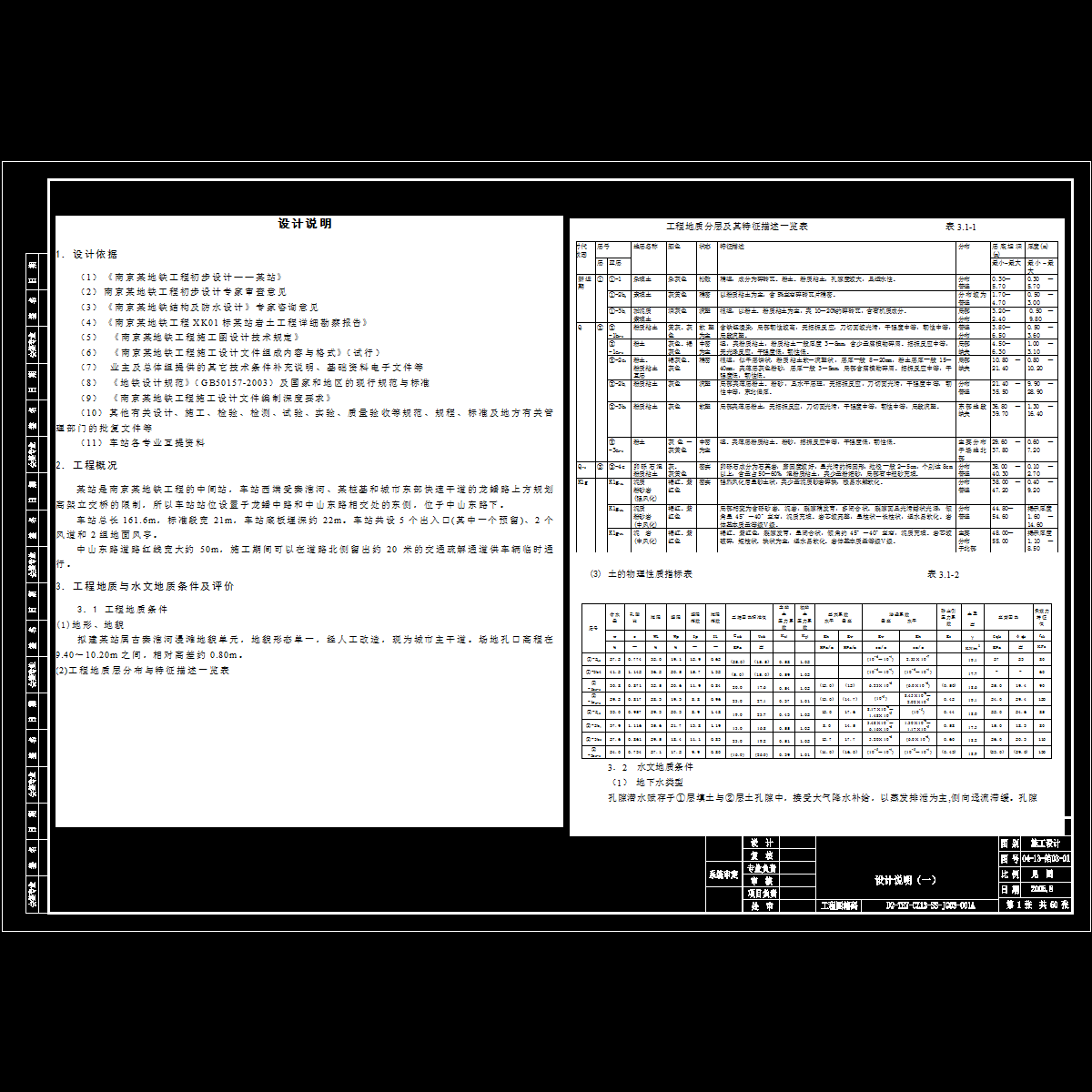

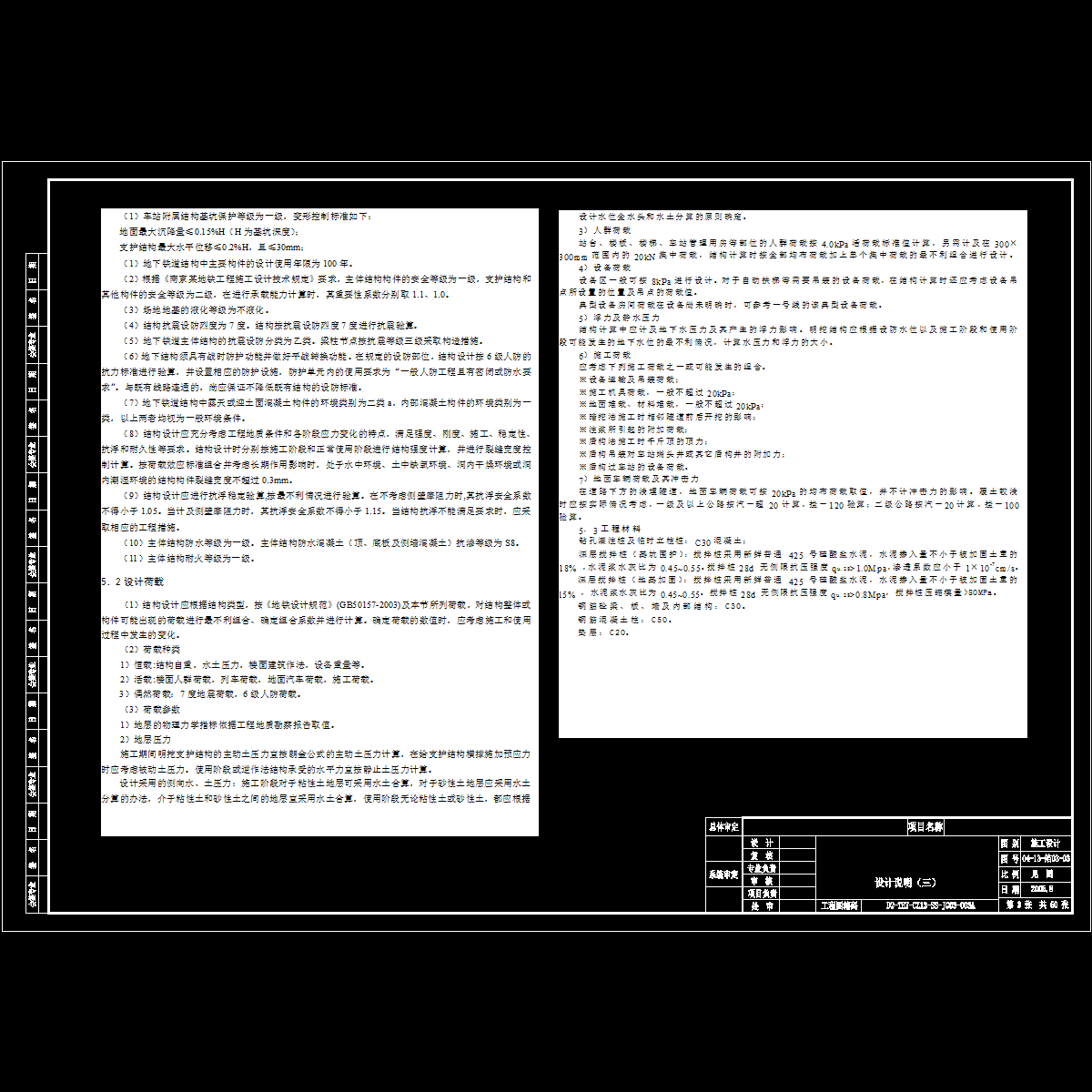

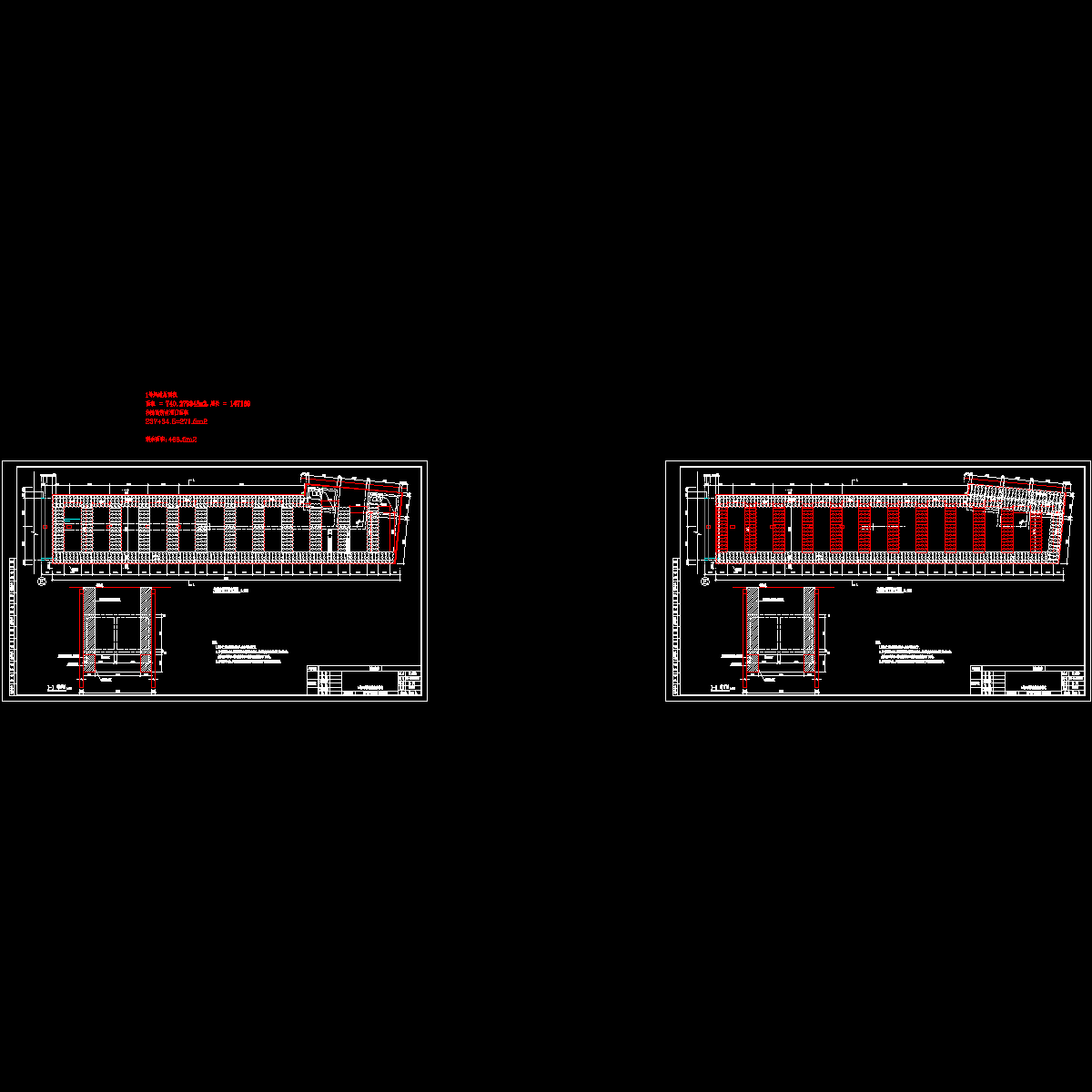

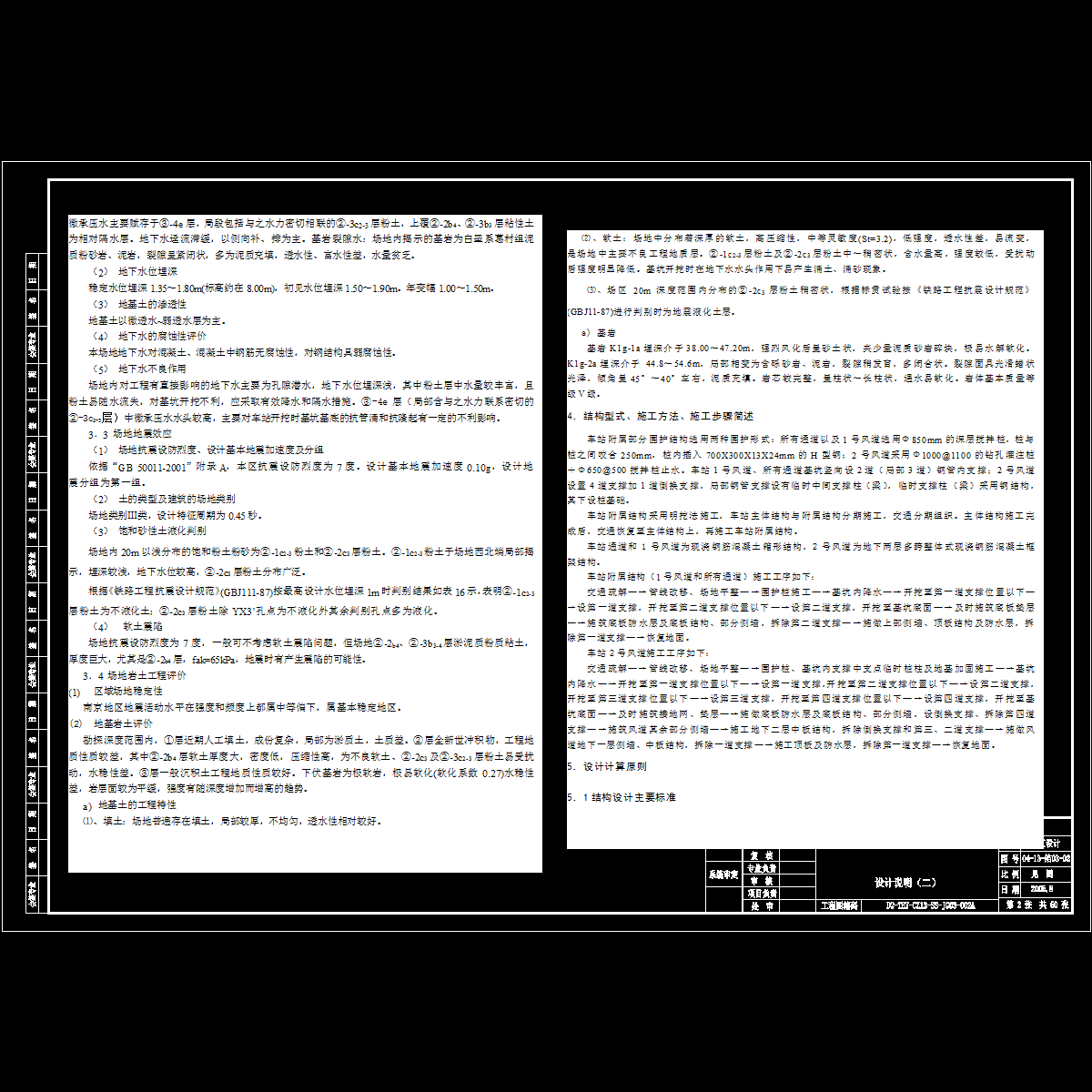

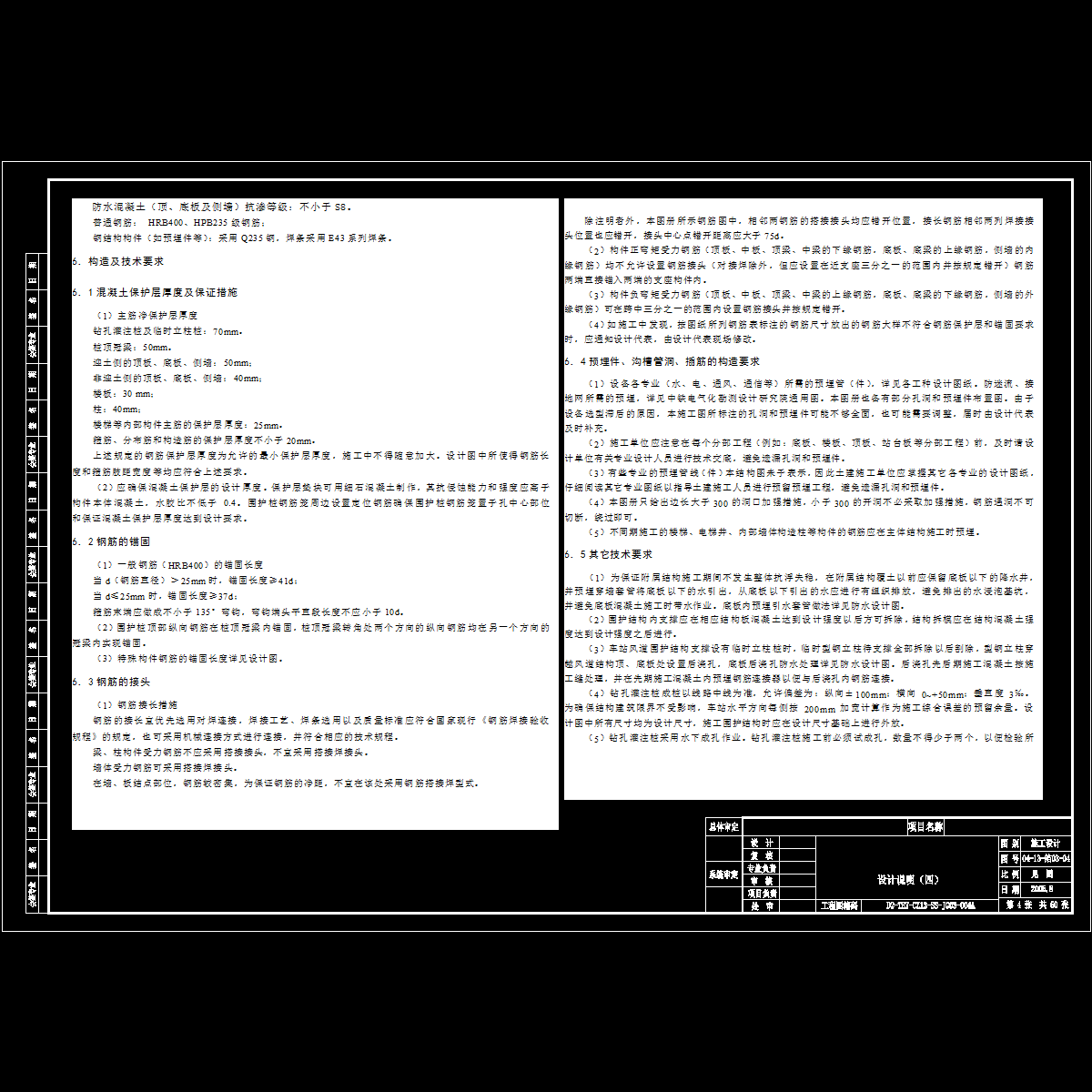

该资料包含:设计说明、1号风道围护结构施工图、1号风道地基加固设计图、1号风道主体结构施工图、1号风道梁、柱配筋图、2号风道围护结构平面布置图、2号风道围护结构纵向立面图、风道围护结构横剖面图、风道基坑加固平面布置图、风道基坑加固剖面图、风道钻孔灌注桩配筋图、风道底板结构平面布置图、风道中板结构平面布置图、风道顶板结构 平面布置图 、风道主体结构横剖面图(一)、风道底板配筋图、风道中板配筋图、风道顶板配筋图、风道侧墙和中隔墙配筋图、风道纵梁、柱配筋图、诱导缝构造图共52张图纸。
