4层商业办公建筑强弱电电气CAD施工图纸

  • 建筑类别:办公,商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:9530平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:78张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:安徽
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统

附件详情

  • 1、设计说明;
  • 2、配电系统图;
  • 3、配电平面图;
  • 4、照明平面图;
  • 5、 弱电平面图
  • 6、消防平面图;

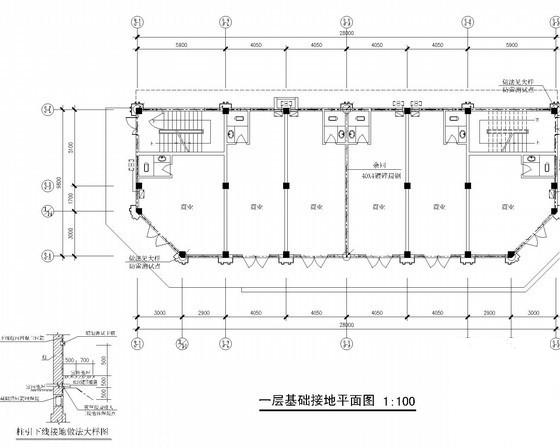

  • 7、基础接地平面图;
  • 8、 防雷平面图

附件详情

该附件为多层商业办公建筑全套强弱电电气施工图,共78张。
项目概况:本项目包含四栋建筑,1.该项目为商业与物业办公部分,地上最高4层,总面积约1090平米。
2.该项目为广场商业与物业办公部分,地上最高4层,总面积约3675平米。3.该项目为广场商业与物业办公部分,地上最高4层,总面积约1090平米。4.该项目为广场商业与物业办公部分,地上最高4层,总面积约3675平米。
设计内容:1. 照明配电系统;2. 防雷及接地系统;3. 电话、宽带网系统;4. 消防报警系统。

配电系统图

弱电平面图

消防平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 4层商业办公建筑强弱电电气CAD施工图纸 - 1
    第 1 张图
  • 4层商业办公建筑强弱电电气CAD施工图纸 - 2
    第 2 张图
  • 4层商业办公建筑强弱电电气CAD施工图纸 - 3
    第 3 张图
  • 4层商业办公建筑强弱电电气CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
