单层桩基础框架结构厂房结构设计CAD施工图纸(8度抗震)

  • 建筑类别:工业建筑
  • 建筑高度:单层建筑
  • 设计阶段:施工图设计
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:框架结构
  • 基础形式:桩基础
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.55kN/平方米
  • 人防或地下车库:无
  • 参考图纸:20张以下
  • 设计年代:近代

附件详情

某单层框架厂房结构设计图
该资料为:某单层框架厂房结构设计图
该资料包含:
结构设计总说明、基础设计说明及承台大样图、桩位 平面布置图 、承台平面施工图、柱平法施工图、过梁平法施工图、屋面 结构施工图 共12张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

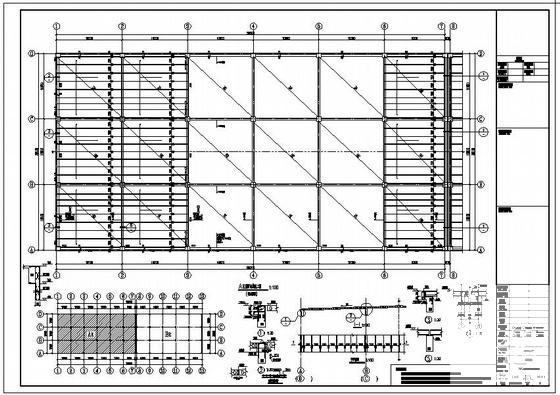

  • 单层桩基础框架结构厂房结构设计CAD施工图纸(8度抗震) - 1
    第 1 张图

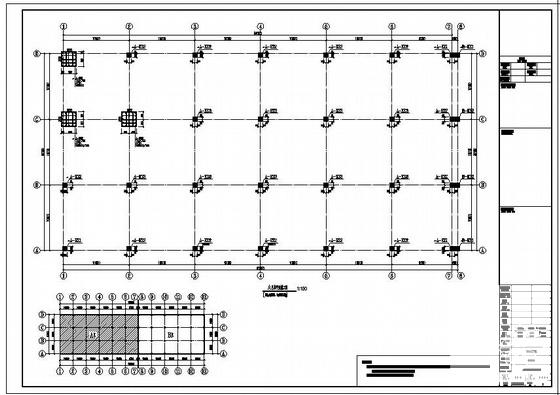

  • 单层桩基础框架结构厂房结构设计CAD施工图纸(8度抗震) - 2
    第 2 张图

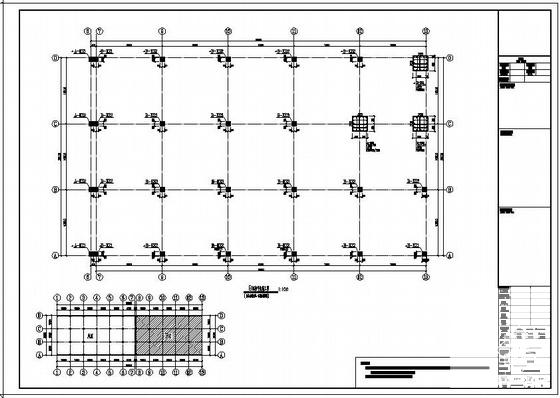

  • 单层桩基础框架结构厂房结构设计CAD施工图纸(8度抗震) - 3
    第 3 张图

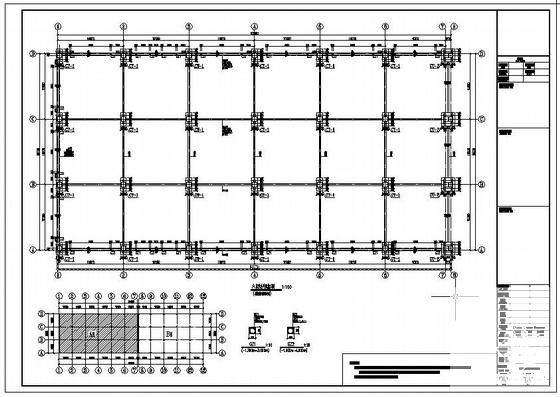

  • 单层桩基础框架结构厂房结构设计CAD施工图纸(8度抗震) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
