22层体育运动服务综合楼给排水CAD施工图纸(卫生间大样图)

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,商业
建筑高度类型：高层建筑
建筑设计面积：13372.933平方米
建筑地上层数：22层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：53张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水方式：市政供水
供水分区：四区
排水体制：污废合流
排水技术：重力排水
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：卫生间
项目所在地：江苏

附件详情

设计说明
排水及消防平面图
污水原理图
消防水箱大样图
消火栓原理图
喷淋原理图
消防水炮原理图
雨水原理图
给水原理图
普通排水原理图
公共卫生间详图

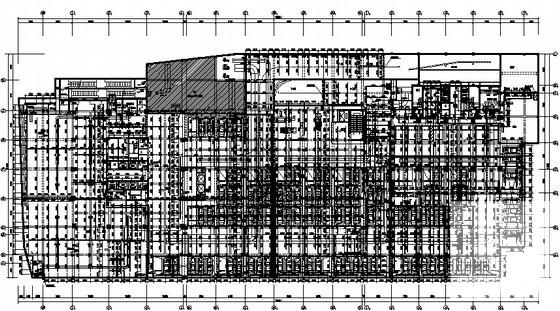

喷淋平面图
卫生间大样图
卫生间给、排水系统图
排水系统原理图

附件详情

该资料为江苏某体育运动服务综合楼给排水全套施工图
项目概要：地下一层，地上二十二层，总建筑面积约13372.933m ，建筑高度84.900m。地下一层为汽车库，1F-3F为商业，4F及以上为办公。
设计范围：室内给排水管道设计,室内消火栓管道设计,喷淋系统,大空间智能型喷水灭火系统,雨水排水系统设计。
，共53张图

消火栓原理图

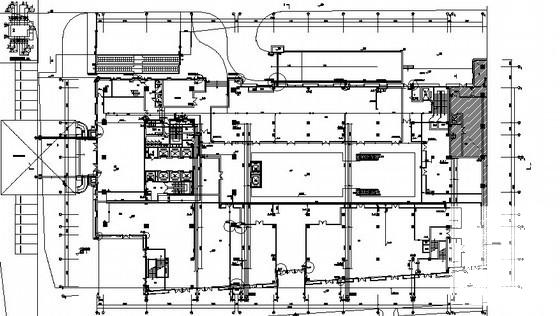

一层给排水及消防平面图

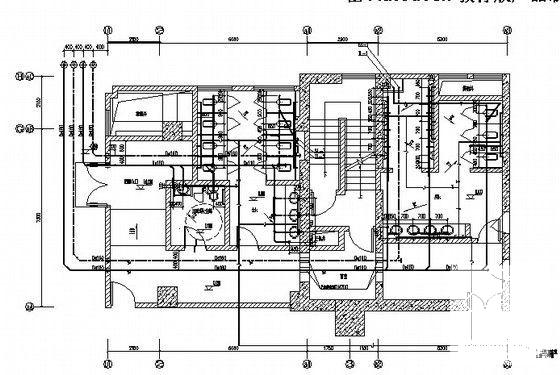

卫生间大样图

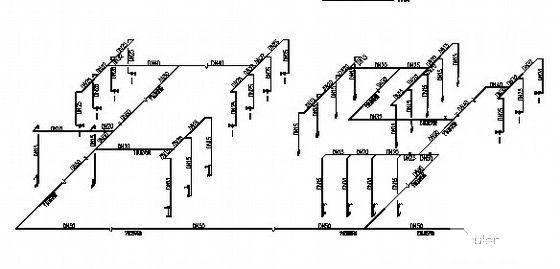

卫生间给水系统图

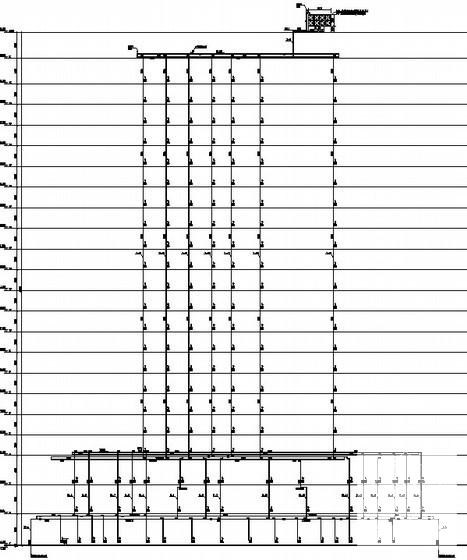

给水、喷淋及消火栓原理图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
