9层培训中心综合楼给排水消防CAD施工图纸(卫生间大样图)
- 附件设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：9层
- 图纸设计深度：施工图
- 参考图纸：15张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统, 室内消火栓系统, 喷淋系统
- 排水体制：雨污分流
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
- 大样节点：卫生间
- 项目所在地：江西
附件详情
- 给排水消防平面图
- 喷淋平面图
- 给排水系统展开图
- 消防系统 展开图
- 喷淋系统展开图
- 卫生间大样图
附件详情
设计内容包括：生活给水系统、排水系统、室内消火栓系统、自动喷水灭火系统、灭火器系统。
，共15张。

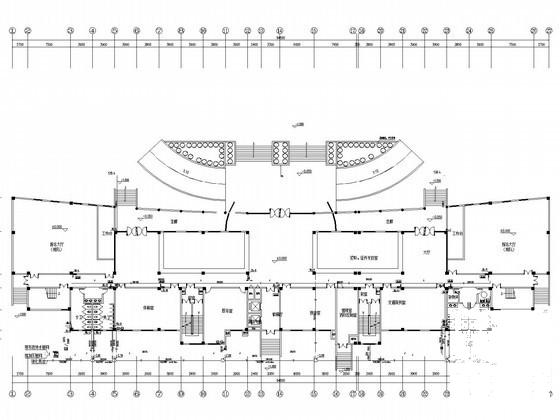

给排水系统图

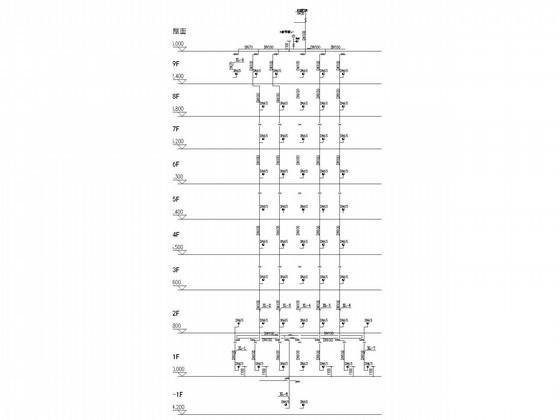

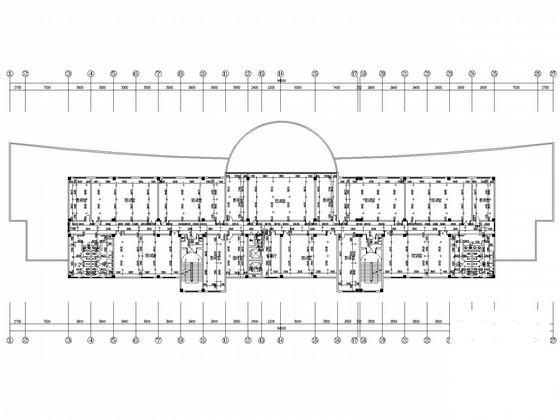

喷淋平面图

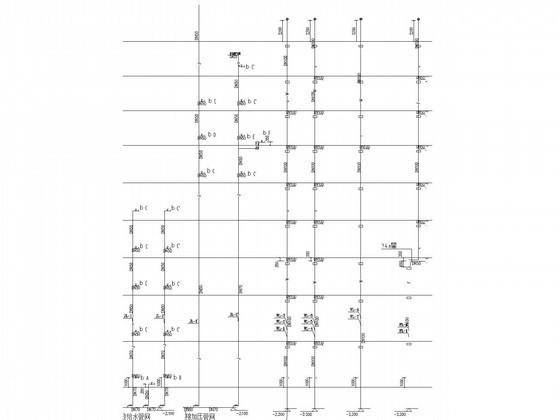

消防系统展开图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
