3层影视外景基地给排水消防CAD施工图纸(卫生间大样图)

  • 附件设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:3310.84平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 排水体制:污废合流,雨污分流
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):25
  • 大样节点:卫生间
  • 项目所在地:浙江

附件详情

  • 给排水设计施工说明
  • 给排水消防平面图
  • 给排水系统展开图
  • 消火栓、喷淋系统展开图
  • 卫生间大样图

附件详情

该项目总建筑面积3310.84平方米,地下一层,地上三层,为多层建筑。主要建筑类别为办公、商业和餐饮。设计范围包括红线以内的给水排水、消防管道系统、建筑灭火器配置。
,共14张。

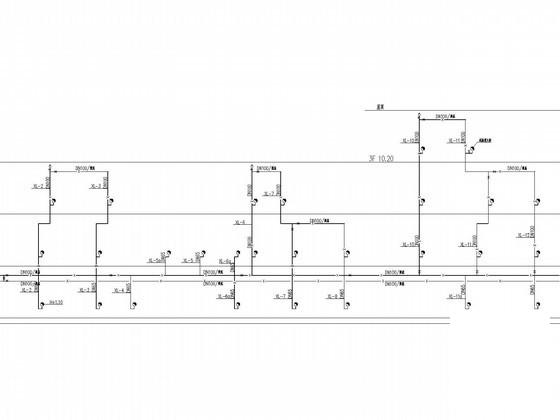

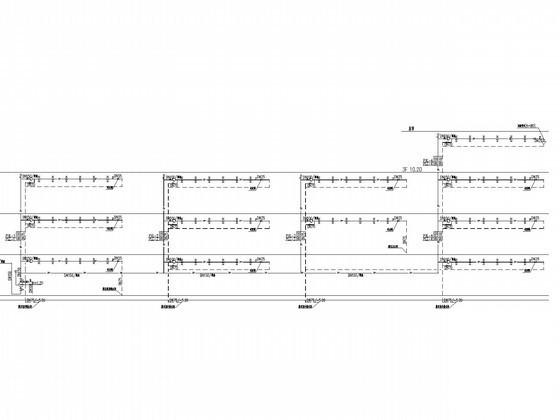

喷淋系统展开图

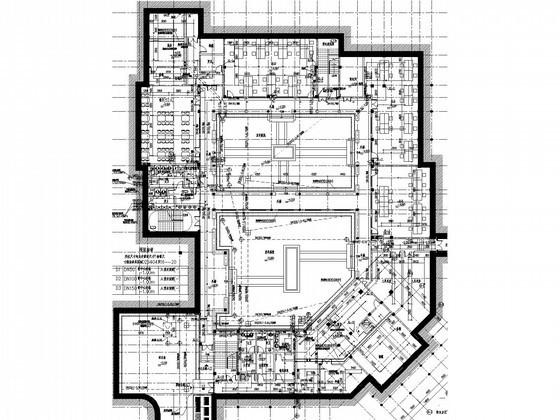

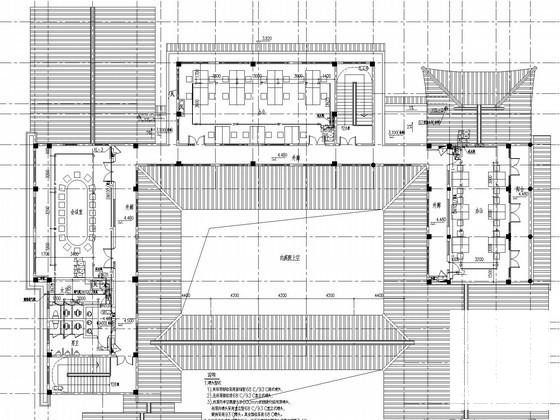

消防平面图

消火栓系统展开图
