影视城南大桥CAD施工图纸.dwg
（二）、技术标准 ? 设计荷载：城市-A级。 ? 设计行车速度：80公里/小时。 ? 桥面宽度：1.5米（人行道） 14.0米（行车道） 1.5米（人行道）, 全宽17.0米。 ? 设计控制水位：最高蓄水位127.0m。 ? 通航等级：考虑游船通过，按净宽20米、净高3.5米设计。 ? 地震烈度：根据国家建设部、国家地震局颁布的《中国地震动参数区划图》(GB18306-2001)，本桥地震动峰值加速度分区属于0.05g(相当于原地震基本烈度Ⅶ度)，根据有关规定本桥按Ⅷ度设防。 ? 纵坡：最大纵坡：-2.0%。 ? 横坡：双向坡：1.5% 。
以下是附件的其中一部分截图，共10张，您也可以 搜索 更多您想要的资源
-

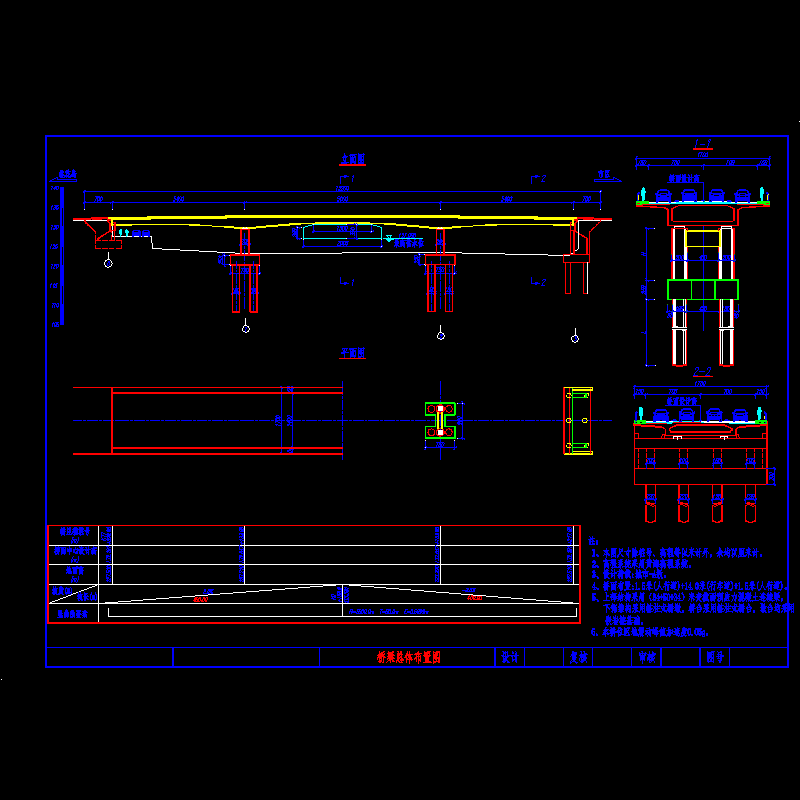

003-总体布置图.dwg -

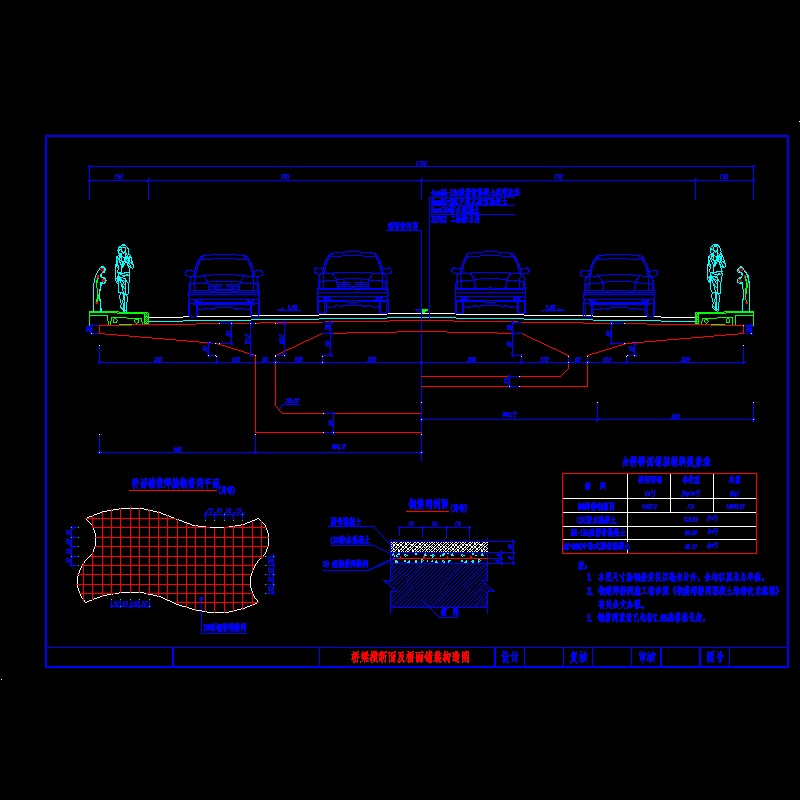

004-桥梁横断面及桥面铺装构造图.dwg -
005-箱梁节段划分示意图.dwg -

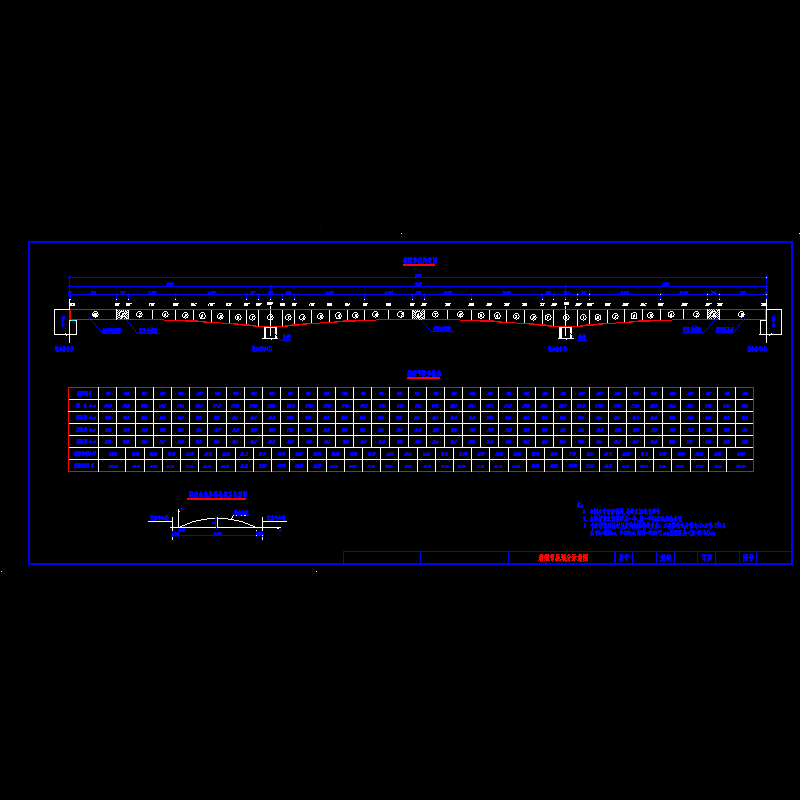

006-箱梁一般构造图.dwg -

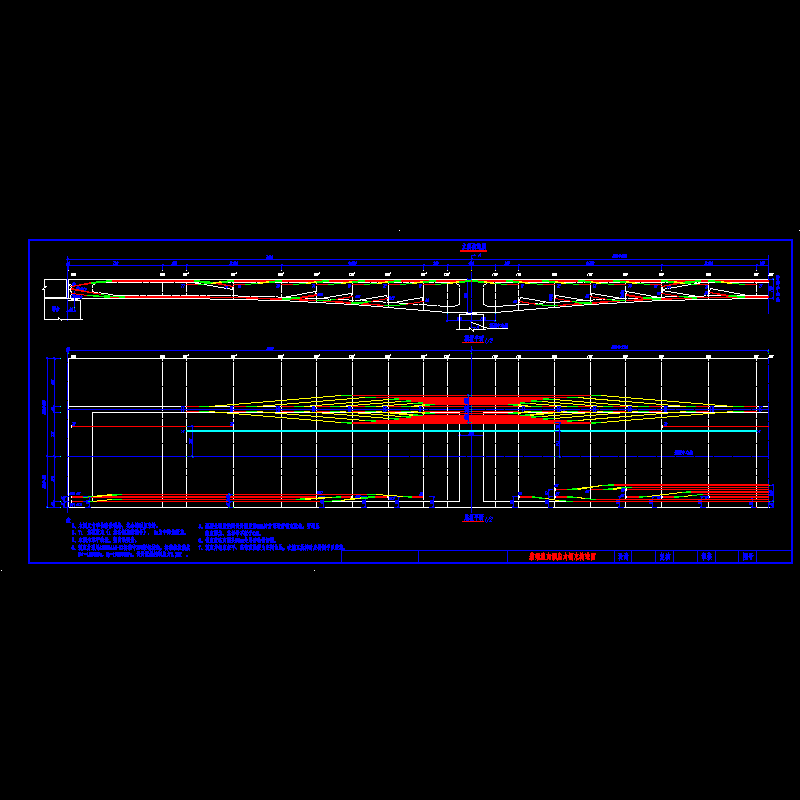

007-箱梁预应力构造图.dwg -
008-主桥箱梁顶板钢束参数表.dwg -
009-主桥箱梁中跨底板纵向钢束参数表.dwg
-
010-主桥箱梁边跨底板纵向钢束参数表.dwg
-
011-主桥箱梁纵向钢束材料数量表.dwg
-
012-箱梁横断面预应力构造图（一）.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：4.87 MB
- 收藏次数：0
-
文件名称：
附件-995795765696575995.rar
