城南小区道路平纵面CAD图纸

附件详情

设计要点:
从北往南依次两条路,要求设计:路基、路面、雨水、供水、通讯管道、交通标线
注意要做管线横断面布置图,通讯管道必须双侧布置

小区道路,红线宽15米
K: K0 000~K0 863.5 (南北主方向),有加宽超高,在内侧加宽0.6m或0.7m,见纵断图,全缓和段渐变
L: K0 000~K0 401.642(起始段法线连接K,N)
M: K0 000~K0 080.52 (法线连接K,N)
N: K0 000~K0 294.941(几乎半圆弧),全长加宽超高,在内侧加宽0.7m,见纵断图,全缓和段渐变
设计标准:支路II级,30km/h,红线宽15m,
交叉口不展宽,不设公交站
横断面形式:2x(2人行道 5.5机非混合车道)

2

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 纵断面图.dwg
    纵断面图.dwg

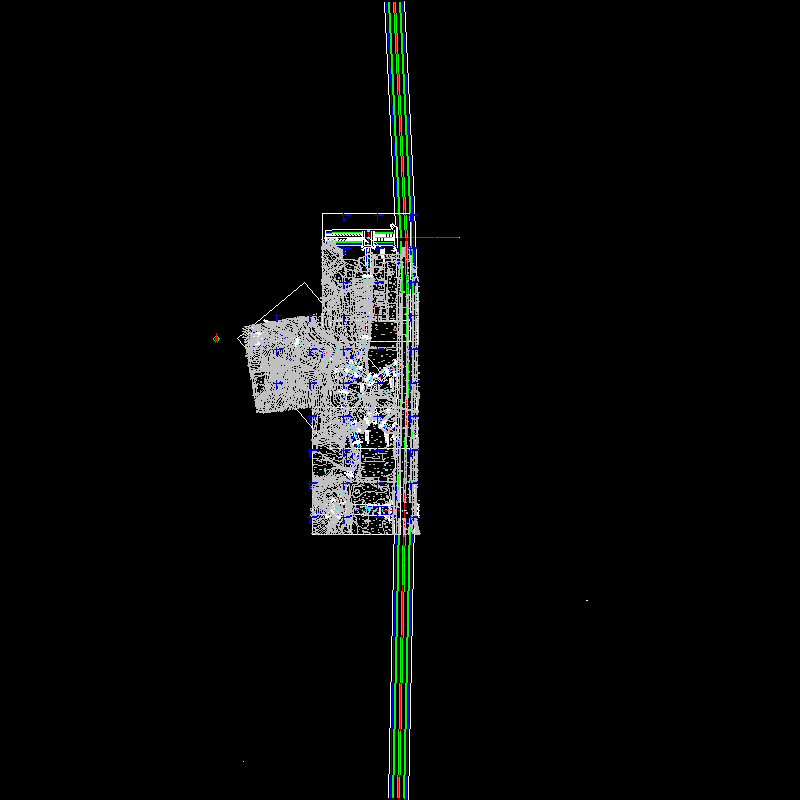

  • 平面图.dwg
    平面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
