市区道路污水排水施工设计图纸平面图及管网平纵详图

该资料为 市区道路污水排水施工设计图， ，其中包括施工图说明，以及各专项施工的CAD平面图，图片完整丰富，值得下载。

资料概况：1）污水量计算

按照《室外给水设计规范》（GB50013-2006），特大城市平均日人均综合用水定额210~340L/cap.d，结合项目所在区域的实际情况，项目所在区域人均综合生活用水定额取320L/cap.d，人口密度现状取500cap/ha，污水排放系数ξ取0.85，地下水渗透率取10%。污水量的总变化系数Kz=2.7/Q0.11(Q为平均污水量，1.3≤k≤2.3)。污水总量计算公式：综合污水量=服务区域人口数量×人均综合用水量×ξ×（1+地下水渗透率）×总变化系数Kz

......

目录：

一、设计依据

二、设计范围

三、排水设计概况

四、工程设计

五、工程地质条件

六、建筑设计结构形式

七、管槽开挖和回填

八、施工注意事项

九、建议、管理及使用要求

十、主要工程数量表

......

相关图片：

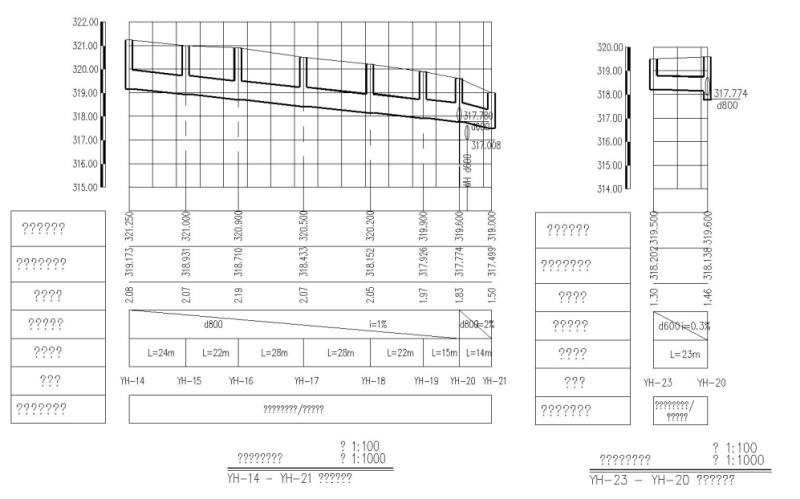

管网平纵详图1

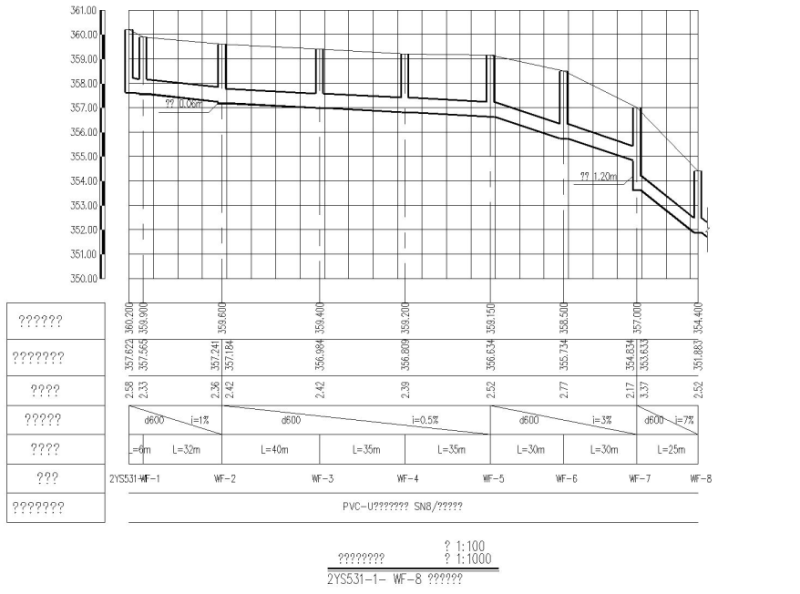

管网平纵详图2

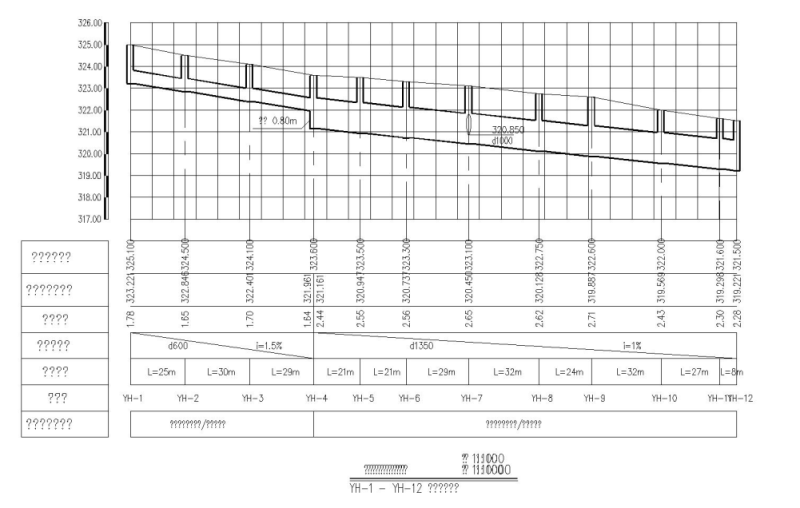

管网平纵详图3

管网平纵详图4

管网平纵详图5

管网平纵详图6
