26层住宅楼电气CAD施工图纸（第三类防雷）(火灾自动报警系统)

附件详情

该附件为高层住宅楼电气施工图，工程位于河南省，一~二十六层为住宅。地下室为连体汽车库(另行出图)，地下室设有配电小间，顶层为电梯机房。建筑主体高度75.70m。主体建筑面积9256.97平方米，为一类高层住宅建筑，剪力墙结构。建筑物耐火等级为地下一级,地上一级。
主要标准及法规：
《住宅建筑规范》 GB50368-近代
《住宅设计规范》 GB50096-近代
《低压配电设计规范》 GB50054-近代
《供配电系统设计规范》 GB 50052-近代
《建筑物防雷设计规范》 GB 50057-近代
《高层民用建筑设计防火规范》 GB 50045-95 版
《汽车库、修车库、停车场设计防火规范》GB50067-97
《火灾自动报警系统设计规范》 GB 50116-近代
《建筑照明设计标准》 GB50034-近代
《住宅区和住宅建筑内光纤到户通信设施工程设计规范》 GB50846-近代
《民用建筑 电气设计规范 》 JGJ 16-近代
《住宅建筑电气设计规范》 JGJ 242-近代
《火灾自动报警系统施工及验收规范》GB50166-近代
设计范围：

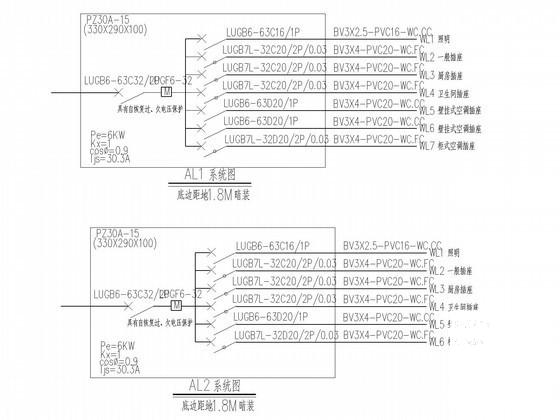

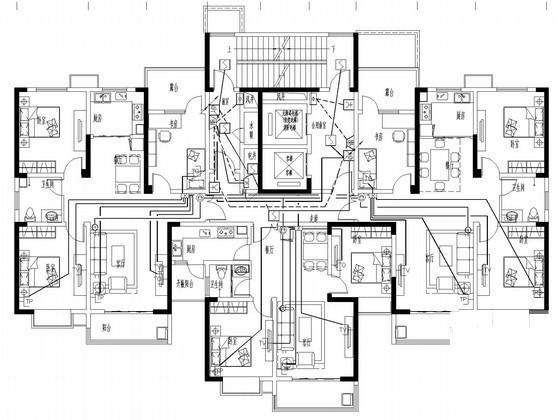

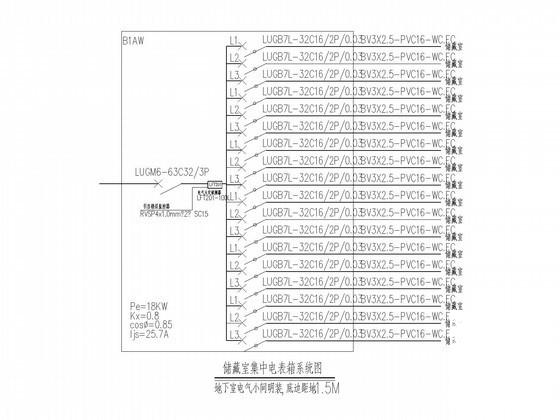

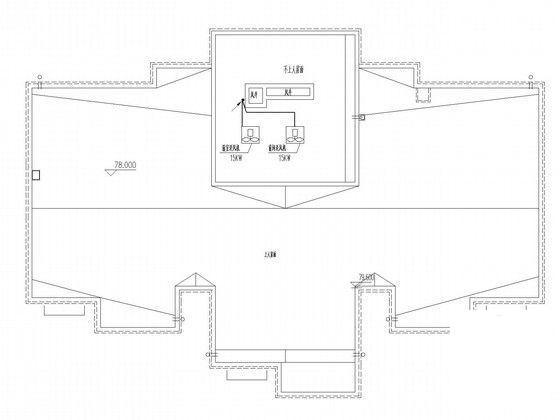

(1)220/380V配电系统；(2)建筑防雷、接地系统及安全措施；(3)火灾自动报警系统；(4)弱电系统（有线电视系统、电话/宽带网络系统、楼宇对讲系统）；（5）火灾自动报警及消防联动控制系统等。
，图纸共11张。
