6层机关大院维修改造项目电气CAD施工图纸（第三类防雷）(火灾自动报警系统)

资料简介
赚取积分

建筑类别：办公
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：5000平方米
建筑地上层数：6层
图纸设计深度：施工图
参考图纸：19张
设计年代：近代
地下室用途：人防
节点大样：人防
防雷等级：第三类
接地方式：TN-S
项目所在地：湖南
强电设计：供配电系统 ,其它
弱电设计：火灾自动报警系统 ,通信系统,其它

附件详情

资料目录
设计总说明
电气总平面图
厨房、会议室一~三层空调平面图
一层空调平面图
二层空调平面图
三层空调平面图
四层空调平面图
五层空调平面图
六层空调平面图
火灾自动报警系统设计说明

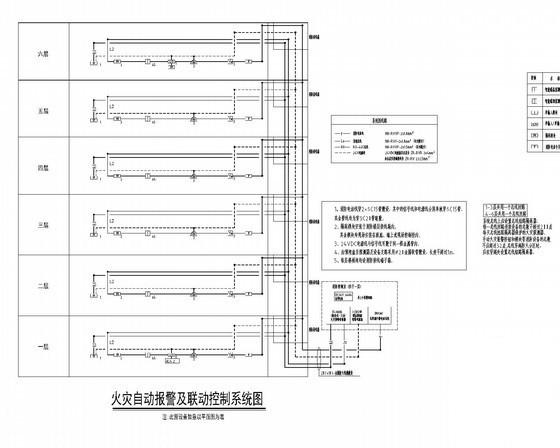

火灾自动报警系统图
厨房、会议室一~三层火灾自动报警平面图
一层火灾自动报警平面图
二层火灾自动报警平面图
三层火灾自动报警平面图
四层火灾自动报警平面图
五层火灾自动报警平面图
六层火灾自动报警平面图

附件详情

该项目为湖南省机关大院维修改造项目。其中办公楼主楼建筑层数：6层，建筑高度：21.7m，总建筑面积5000平方米左右，裙楼3层，建筑高度10.8m，总建筑面积530平方米左右。本建筑为三类多层公共建筑。设计范围：1）空调主机、末端配电系统；2）火灾自动报警系统；3）消防专用电话系统等。，图纸共19张。

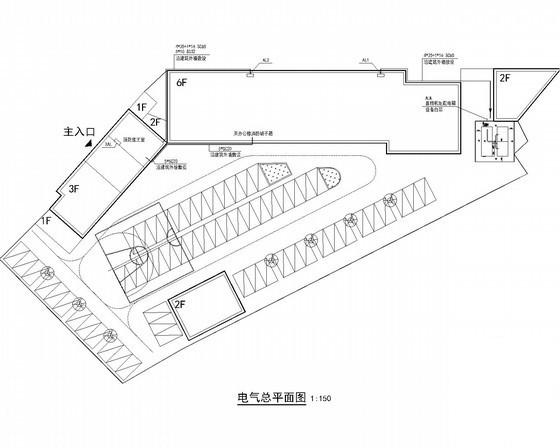

电气总平面图

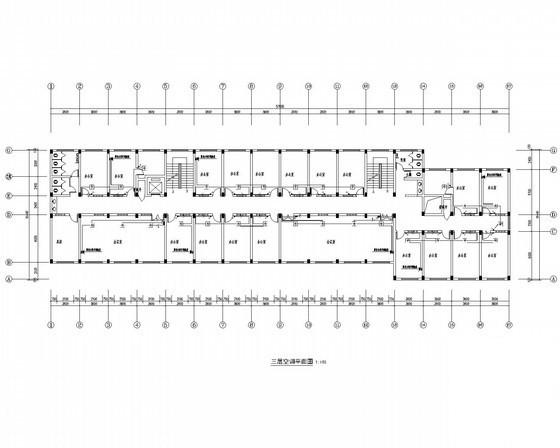

三层空调平面图

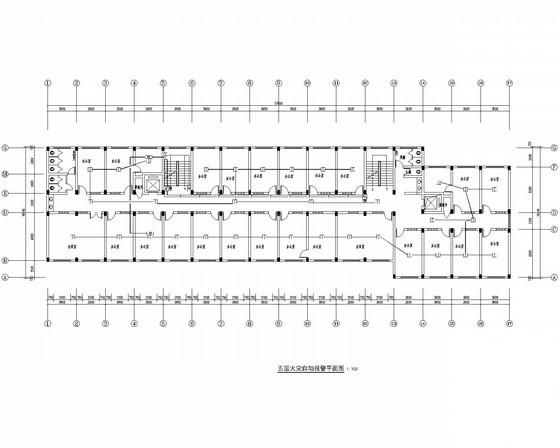

五层火灾自动报警平面图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
