4层宿舍楼强弱电CAD施工图纸(电气设计说明)

  • 建筑类别:住宅,餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计面积:5279.42平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 项目所在地:湖南
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统

附件详情

  • 附件详情:
  • 1、电气设计说明
  • 2、配电系统图
  • 3、配电干线系统图
  • 4、 照明平面图
  • 5、 弱电平面图
  • 6、防雷、接地平面图

附件详情

该附件是某宿舍楼强弱电全套施工图纸,总共15张。
该项目建筑位于湖南省,为四层建筑,建筑面积为5279.42m ,建筑物主体高度为13.95m,耐火等级为二级。
该项目设计内容包括:1)配电系统;照明系统;建筑物防雷接地系统;2)弱电埋管及消火栓设计等。

一层弱电埋管及消火栓平面图

配电系统图

配电干线系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

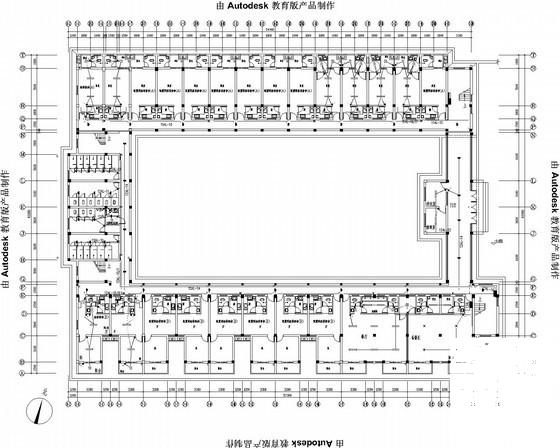

  • 4层宿舍楼强弱电CAD施工图纸(电气设计说明) - 1
    第 1 张图

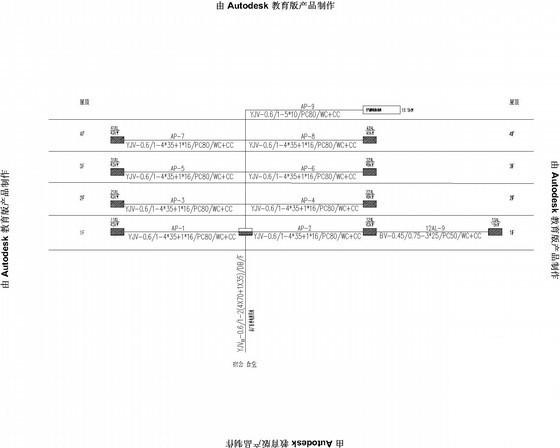

  • 4层宿舍楼强弱电CAD施工图纸(电气设计说明) - 2
    第 2 张图

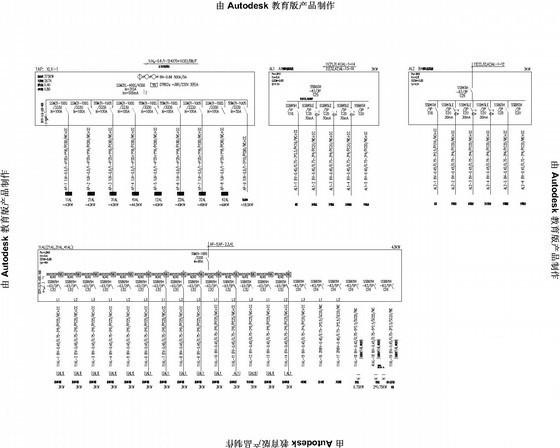

  • 4层宿舍楼强弱电CAD施工图纸(电气设计说明) - 3
    第 3 张图

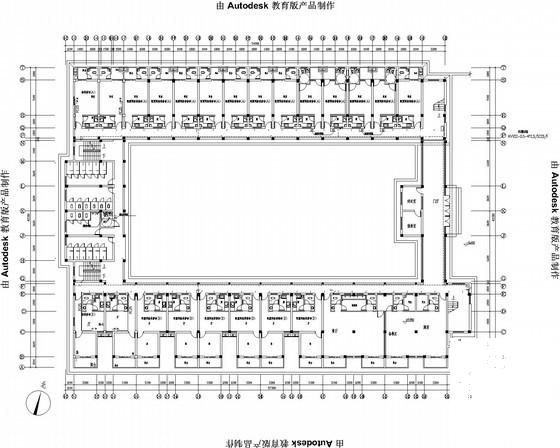

  • 4层宿舍楼强弱电CAD施工图纸(电气设计说明) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
