16层海滨住宅楼强弱电系统CAD施工图纸(电气设计说明)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:50000平方米
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:85张
  • 设计年代:近代
  • 地下室用途:设备用房
  • 节点大样:其它
  • 负荷等级:三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:海南
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,有线电视和卫星接收系统,其它

附件详情

  • 1、电气设计说明
  • 2、竖向干线系统图
  • 3、配电箱系统图
  • 4、弱电系统图
  • 5、火灾自动报警系统图
  • 6、弱电消防总系统图
  • 7、低压配电系统图
  • 8、竖向干线配电系统图
  • 9、 弱电平面图
  • 10、机房层弱电平面图
  • 11、干线平面图
  • 12、照明平面图
  • 13、接地及总等电位联结平面图
  • 14、 防雷平面图
  • 15、柴油发电机房平立剖图
  • 16、电气平面图
  • 17、屋顶防雷平面图

附件详情

该项目位于海南,,项目总建筑面积约50000平方米,由3栋二类高层住宅及1栋3层多层商业楼组成。高层住宅楼地上16层,属二类高层居住建筑,框剪结构,建筑最高点高度55米;3层商业楼建筑面积约2000平方米,建筑高度15米,框架结构,柱下独立基础。该项目在室外总坪设置2台箱变,在3号楼地下一层设置柴油发电机房。
设计范围包括配电系统,照明系统,建筑物防雷接地系统,有线电视系统,火灾自动报警系统等。
该附件,总共85张.

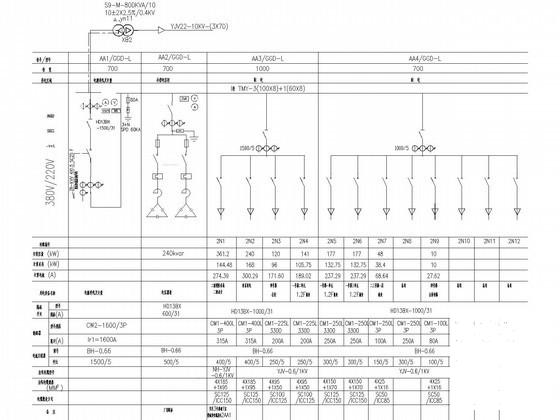

XB2箱变系统图

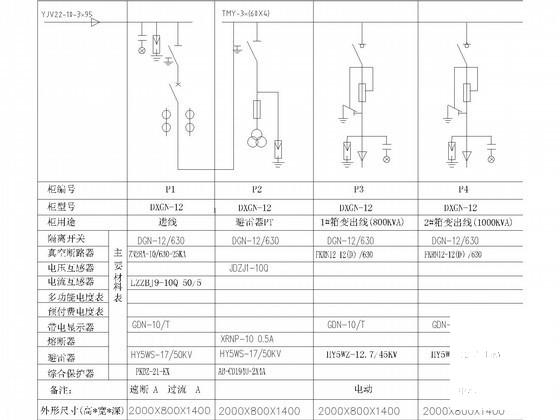

高压系统图

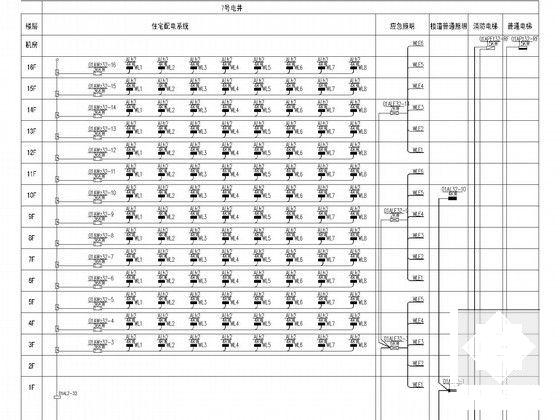

竖向干线系统图

火灾自动报警系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

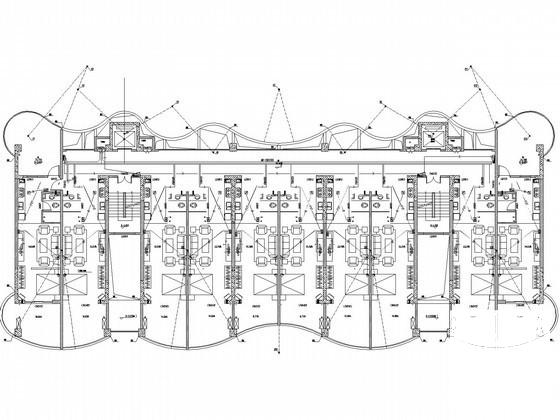

  • 16层海滨住宅楼强弱电系统CAD施工图纸(电气设计说明) - 1
    第 1 张图
  • 16层海滨住宅楼强弱电系统CAD施工图纸(电气设计说明) - 2
    第 2 张图
  • 16层海滨住宅楼强弱电系统CAD施工图纸(电气设计说明) - 3
    第 3 张图
  • 16层海滨住宅楼强弱电系统CAD施工图纸(电气设计说明) - 4
    第 4 张图
  • 16层海滨住宅楼强弱电系统CAD施工图纸(电气设计说明) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
