32层住宅楼强弱电系统电气CAD施工图纸(TN-S)

  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 地上层数:32层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 图纸年代:近代
  • 地下室用途:车库,设备用房
  • 负荷等级:一级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 项目地址:安徽
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: ,出入口控制系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

  • 1、电气设计说明
  • 2、 系统图
  • 3、配电箱系统图
  • 4、火灾自动报警系统图
  • 5、电视系统图
  • 6、对讲系统图
  • 7、电话.宽带网系统图
  • 8、照明插座平面图
  • 9、消防
  • 10、防雷接地平面图

附件详情

该附件是三十二层住宅楼强弱电系统全套电气施工图纸,总共26张。该资料采用三相四线制电源进线,三相五线制供电,局部进线处做重复接地,接地电阻不大于1Ω,所有带电设备外壳、电缆外皮及电缆(电线)的穿管均应可靠接地,其连接处应焊接牢靠,并进行总等电位联结。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、防雷接地系统设计、火灾自动报警系统设计、电话、网络系统、可视对讲系统设计等。

弱电、消防平面图

配电箱系统图

五层照明平面图

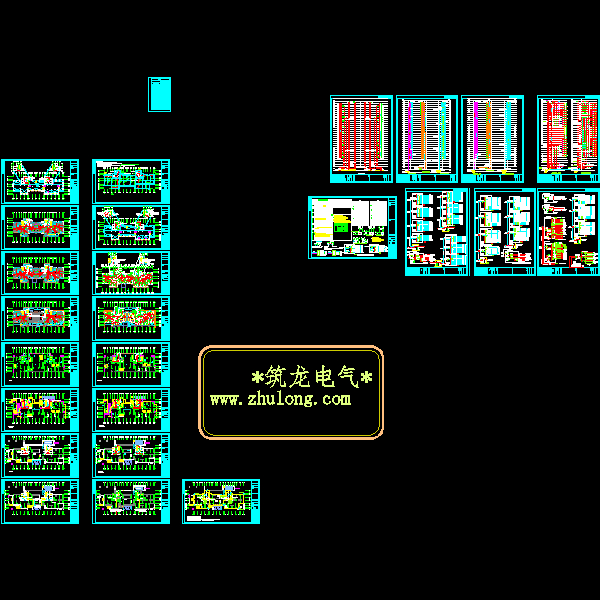

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 32层住宅楼强弱电系统电气CAD施工图纸(TN-S) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
