2014年村级公路网化工程CAD施工图纸（交通设施）

资料简介
赚取积分

公路等级：四级
位置：安徽

附件详情

总体设计:
项目地理位置图
总说明书
路线平纵面缩图
主要技术经济招标表
路线:
说明
路线平面图
路线纵断面图
纵坡竖曲线表
逐桩坐标表
安全设施
路基路面:
说明
路基设计表
路基标准横断面图
路基横断面设计图
路基土石方数量计算表
路基清表工程数量表
路面工程数量表
路面结构图
水泥混凝土路面设计图
路线交叉:
路线交叉说明
工程数量表
交叉设计图
交通标志：
里程碑
百米桩
控制界碑
单柱标志
双柱标志
单、双悬臂标志
门架标志
附着标志
标志总面积
交通标线
示警桩

附件详情

图纸为村级公路网化工程施工图，含交通设施。对了解整段道路设计要素有帮助。路线全长1.295公里。公路等级:四级公路；设计速度：20公里/小时；路基宽5米，路面宽4米，路线肩宽0.5米；横坡：路面横坡2%，路肩横坡4%；路面建筑设计结构形式为水泥混凝土路面（20cm水泥混凝土面层+20cm12%石灰土+20cm5%石灰土）。老路为土路，全线共有2处交叉。全线共设变坡点4个，最大纵坡0.140%，竖曲线占路线总长28.180%。
工程地质：平原区地表岩性多为粘土、亚粘土、亚砂土等，天然地基允许承载力一般为150-280KPA，极限摩阻力为30-80KPA。
……共计53张，

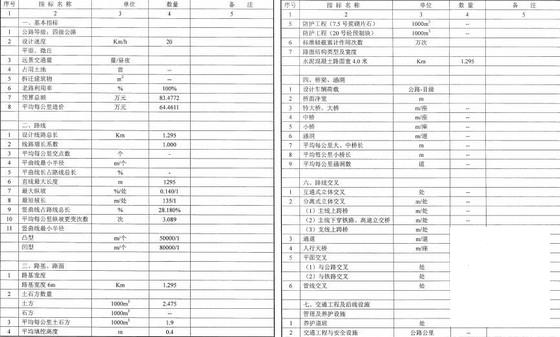

主要经济指标表

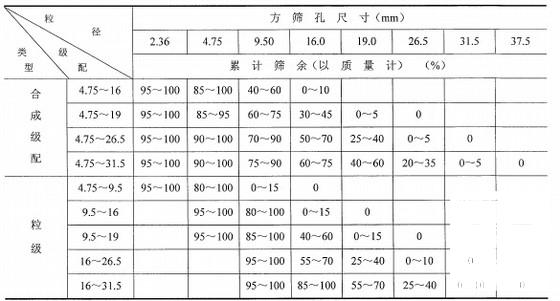

石料标准级配表

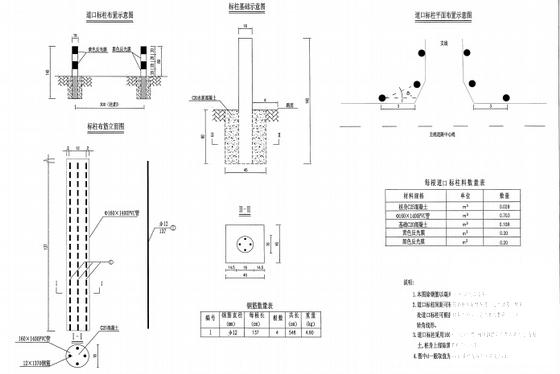

道口标柱设计图

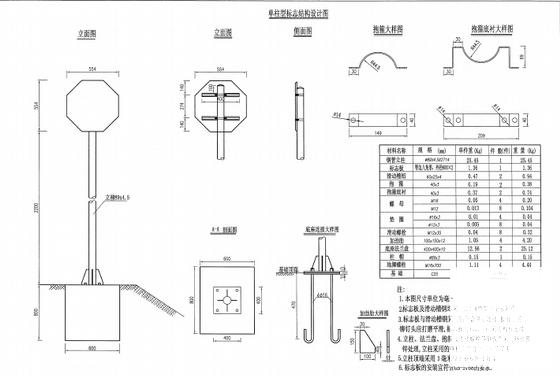

单柱标志

水泥混凝土路面设计图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
