27层钢筋混凝土剪力墙结构商住楼电气工程(一类普通高层住宅建筑)(原理图)

一 土建概述

13#楼为高层商住楼,共 2个单元,为二十七层,其中一层为架空层,二层及以上为住宅。主体结构为钢筋混凝土剪力墙结构,楼板为现浇混凝土楼板。该项目属于一类普通高层住宅建筑。

二、设计依据

1,建设单位提供的设计任务书及设计要求;

2,有关专业提供的设计资料。

3,各市政主管部门对初步设计的审批意见;

4,国家有关的设计规范、标准:

(1)<<民用建筑 电气设计规范 >>(JGJ/T 16-92);

(2)<<建筑物防雷设计规范>>(GB50057-94),版;

(3)<<高层民用 建筑设计防火 规范>>GB50045-95),版;

(4)<<住宅设计规范>>(GB50096-1999) 版;

(5)<<住宅设计标准>>(DGJ08-20-2001,J10090-2001);

(6)<< 低压配电设计 规范>>(GB50054-95);

其它有关国家及地方的现行规程、规范及标准。

三、设计范围

1.该项目设计包括红线内的以下电气系统:

1)220/380V配电系统;

2)建筑物防雷、接地系统及安全措施;

2. 该项目电源分界点为地下层配电室电源进线柜内的进线开关。电源进建筑物的位置及过墙套管由该资料提供。

四、图纸展示

13# 楼(一单元)

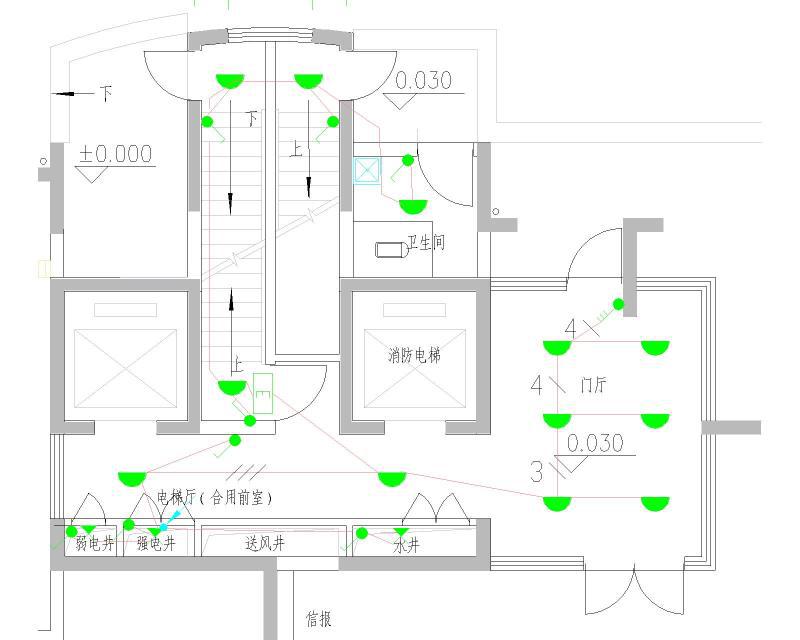

架空层电气平面图

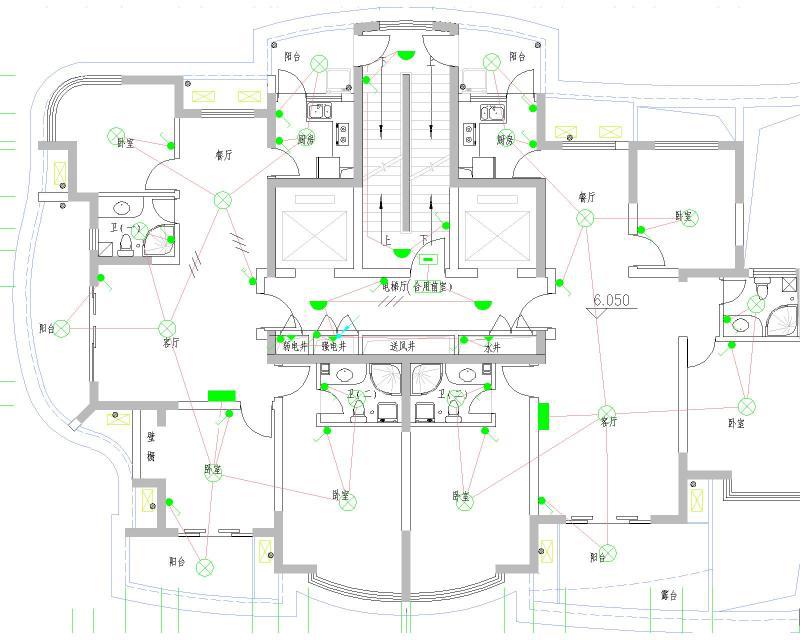

三层电气平面图

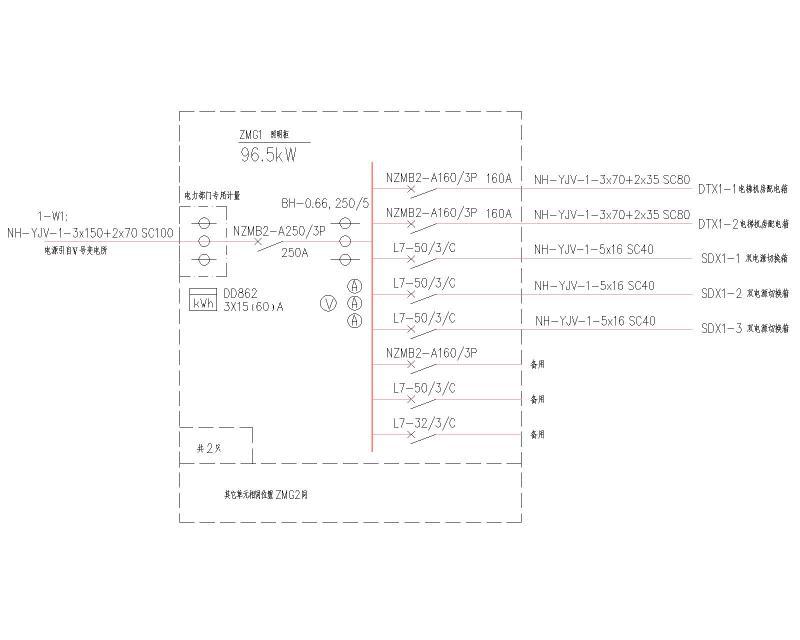

照明柜

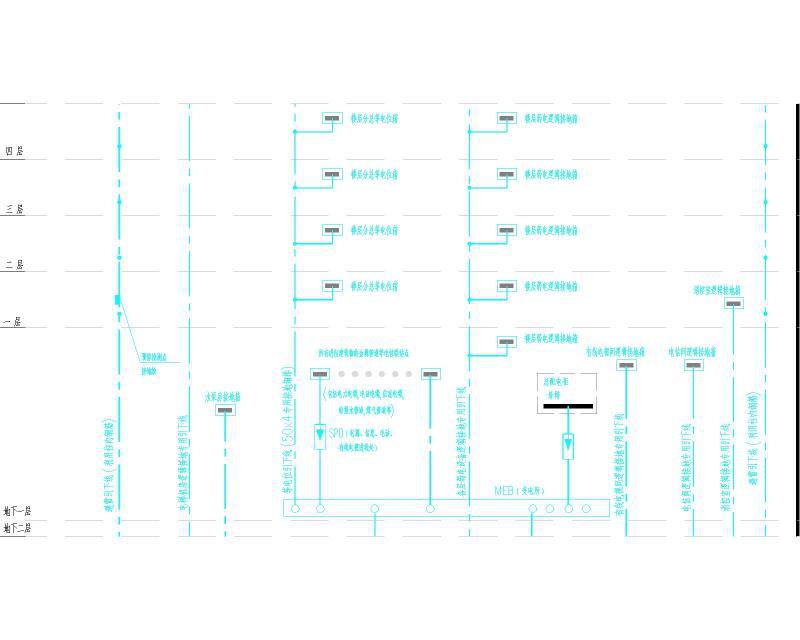

综合防雷及保护接地原理图


以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 27层钢筋混凝土剪力墙结构商住楼电气工程(一类普通高层住宅建筑)(原理图) - 1
    第 1 张图
  • 27层钢筋混凝土剪力墙结构商住楼电气工程(一类普通高层住宅建筑)(原理图) - 2
    第 2 张图
  • 27层钢筋混凝土剪力墙结构商住楼电气工程(一类普通高层住宅建筑)(原理图) - 3
    第 3 张图
  • 27层钢筋混凝土剪力墙结构商住楼电气工程(一类普通高层住宅建筑)(原理图) - 4
    第 4 张图
  • 27层钢筋混凝土剪力墙结构商住楼电气工程(一类普通高层住宅建筑)(原理图) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
