壹方城电气CAD施工图纸(照明、消防、插座及空调配电图纸等)

一、项目概要

该项目为丝芙兰深圳壹方城项目

二、供电电源

1.该项目中除应急照明负荷为二级负荷外,其余供电负荷等级均为三级,电源进户线由大楼内低压配电室引来,穿镀锌钢管或桥架敷设至店铺配电间。应急照明采用蓄电池做为备用电源,应急照明灯具规格及要求应符合国标GB 17945-近代《消防应急照明和疏散指示系统》及GB 13495-近代《消防安全标志》的规定。业主销售设备以及防盗设备等重要负荷,采用UPS供电或设备自带电池供电。

2.供电电压三相五线380/220V,电压等级照明为单相220V,电力部分为三相380/220V

三、线路敷设

1..电源进线采用YJY型电缆由桥架引至店内的配电柜。

2.配电箱配出支线照明回路采用导线经桥架再穿管在吊顶内敷设,插座回路采用导线经桥架再穿管在吊顶、墙或地板内暗敷设,配电柜配出照明,插座回路支线均采用WDZB-BYJ-450/750V型橡皮护套导线,除图纸中注明外,所有照明,插座回路的导线的截面均为2.5mm,保护管径JDG20。专用接地线(pc)采用黄,绿双色线并与电线同一橡皮护套内。

四、设备安装

1.配电柜槽钢底座靠墙落地安装,并满足相应安装 规范

2.除图中标注外,照明开关为嵌墙暗装距地1.3米,离门框边不小于0.15米。

3.所有插座均采用安全防护型,除注明外,普通插座下口距地0.3米暗装,如与建筑装饰专业有不同之处以建筑装饰图纸为准,设备安装具体位置及高度详见电气专业图纸,UPS面板均为灰色.营业厅内中岛柜专用地插采用防水密封。

4,所有荧光灯均配用电子镇流器或节能型电感镇流器加电容补偿,补偿后功率因数不低于0.9。

五、保护措施

1,采用TN-S保护系统,总电源三相五线引来(含线)。

2,配电柜内插座回路及空调回路设漏电开关保护,漏电动作电流为30MA。

六、电话,信息网络系统

1,该项目电话,信息网络系统根据业主要求进行设计,分别在办公室、收银台、部分墙柜后墙壁上设置电话终端,数据终端。

2,双孔电话/数据出线盒预埋86H60铁盒配双孔RJ11+RJ45型插座面板,单孔电话出线盒预埋86H60铁盒配单孔RJ型插座面板,除注明外,下底距地0.3米。

3,室内电话线均采用HTYY-4*0.5室内户线(图中用T表示),电脑数据线采用4对超5类对绞电缆(图中用D表示),引至电话插座的电信用户线为1根T,引至数据插座的为T+D,除注明外,穿1-2根电话线或数据线用JDG20(WC),穿3-4根电话线或数据线用JDG25(WC),平面图下调标注。

七、消防报警系统

详见平面图说明。

八、注意事项

1,施工过程中,请电气专业与装修专业密切配合,做好预留预埋工作。

2,遇到问题时,请及时与建设单位及本司设计人员联系,共同协商解决。

3,竣工时,各照明电路应测量电流,三相供电的三相电流应基本平衡,连续试运行时间内应无故障。

九、图纸展示

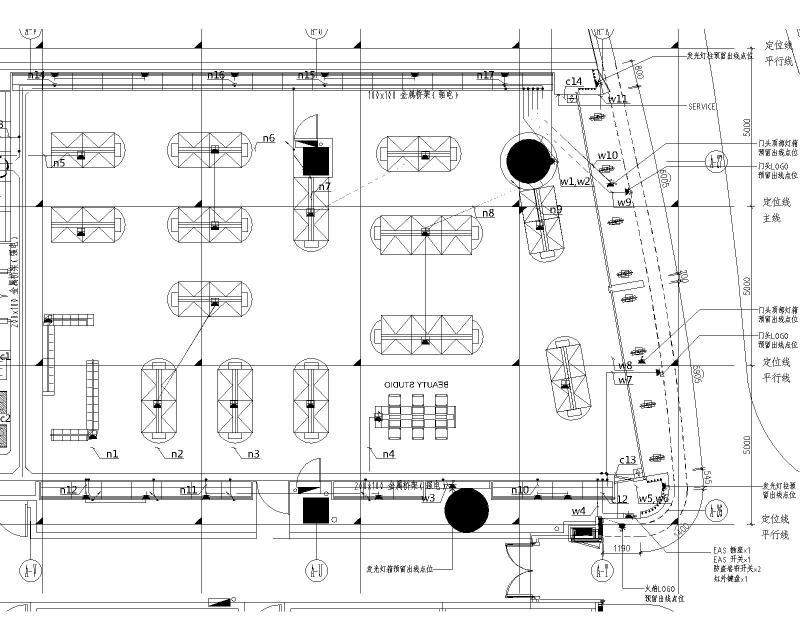

插座平面图

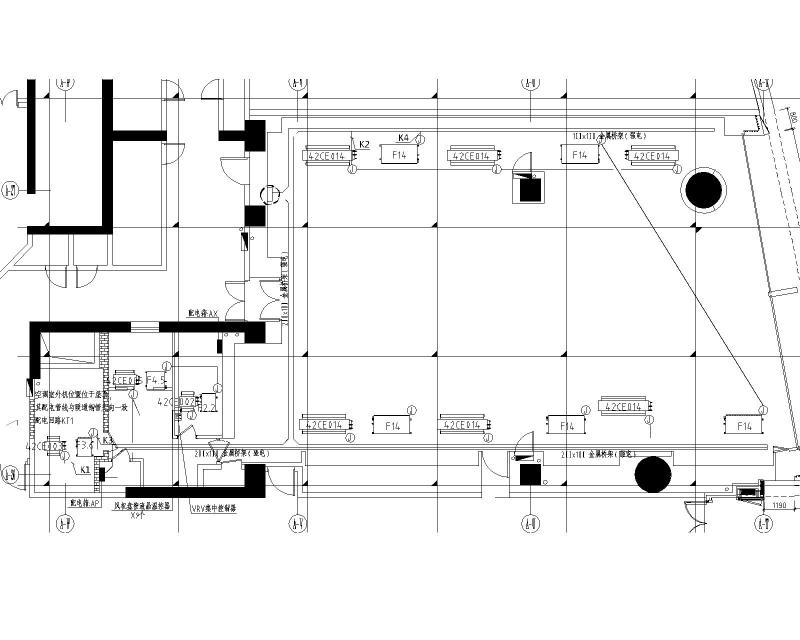

空调配电平面图

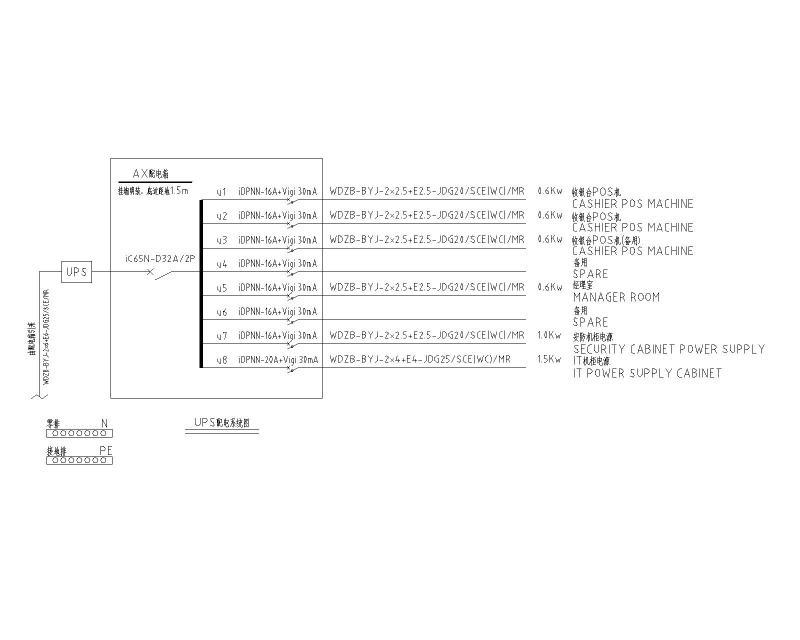

配单系统图

弱点综合布线平面图

应急照明平面

照明平面图


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

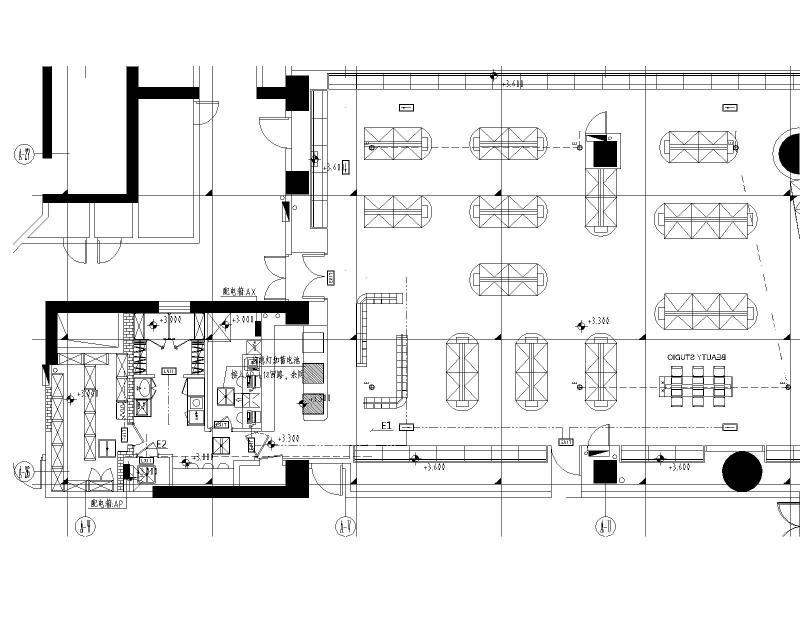

  • 壹方城电气CAD施工图纸(照明、消防、插座及空调配电图纸等) - 1
