5层综合实验楼电气CAD施工图纸（照明、弱电平面及系统图纸等）

一、项目概况:

1.综合实验楼位于安徽省黄山市黄山学院内，为教学实验楼,属多层民用建筑。建筑高度21.7米，地上5层。建筑设计面积：13139m2。

2.该项目采用低压供电，~220/380V电源引自区域变电站10/0.4KV(附设在二教)。

二、设计范围及内容:

1.照明空调, 配电系统

2.动力配电, 控制系统

3.消防设施配电、控制系统(应急照明, 消防电力设备,消火栓按钮起泵等电路)

4.防雷接地系统

5.设计范围: a 电业(总体设计)与设计院分界点为进户电缆电缆头，电缆头及室外管线（包括电缆头）由电业负责设计施工，单体室内由设计院设计。b.凡属于特殊装修和工艺设计要求的，该资料根据功能及工艺要求预留电源。

三、负荷等级与供配电方式:

1.负荷等级:本项目弱电设备、客梯、公共照明、应急照明和消防设备等为二级负荷,其它均为三级负荷.

2.供配电方式: 该项目～220/380V供电电源由区域变电站10/0.4KV引来，分别引至单体1、2号低压配电间，每个低压配电间分别引二路(分别引自二台变压器)～220/380V低压线缆，使用电压～220/380V。

四、电费计量:

除低压设置总计量外，且低压配电系统的馈电回路按照明、电力分别设置低压计量，作为学校内考核用。

五、线路敷设:(除图中说明外)

1.引自用户变配站的馈电干线电缆，采用托盘式加盖(二次热镀锌)金属桥架梁下敷设至电井，在电井内改用梯级式金属桥架敷设。大容量馈电干缆采用密集型母线槽。重要实验室采用独立回路电力电缆放射式敷设。其它馈电干缆采用预分支敷设。桥架安装结束后，应将穿越防火分区的楼板和墙孔隙采用防火堵料封堵。将穿越其它楼板和墙的桥架孔隙采用堵料进行封堵。敷设消防馈电线缆金属桥架/线槽表面应刷防火涂料。

2.该项目采用电缆YJV-1KV,或电线BV-750/450V,消防设备馈电线缆采用耐火电缆NYJV-1KV或耐火电线NBV-750/450V。在金属桥架/线槽内集束敷设时，采用阻燃型(ZR)线缆。消防设备馈电(或配电)线缆明敷穿金属管，则管材表面应刷防火涂料。

3.消防设备配电双电源末端自动切换，配电装置应有明显消防标志。

4.CC: 顶板内暗敷;WC: 墙内暗敷;F: 地坪内暗敷;CLC: 柱内暗敷

CE: 沿顶板明敷:SCE: 吊顶内明敷:WE: 沿墙明敷:

MT: 薄壁电管;SC: 厚壁钢管;RC: 厚壁镀锌钢管;KBG: 扣接式薄壁镀锌钢管;

敷设在建筑物基础标高以下暗敷采用SC管;基础以上暗敷采用MT(或SC),在吊顶内敷设采用KBG管;暗敷设管内壁应做防腐处理,室外暗敷采用RC管(但应做防腐处理);

5.专用接地线(PE线)采用绿/黄双色线并与馈电电线同穿一根保护管敷设.

6.应急照明及消防电力配线: 采用NBV导线穿MT(或SC)管暗敷在楼板内(保护层不小于3cm).

六、照明系统

1.办公室、实验室采用高光效管吊式T8(或T5)荧光灯，公共部位采用紧凑型嵌入式节能灯。

2.设备机房等场所采用吸顶或下吊式荧光灯，水泵房及其他潮湿场所采用防潮型荧光灯具。

3.变配电室、消防值班室等重要机房应设置事故照明。走廊、疏散楼梯、消防前室设置应急照明和应急疏散指示，疏散指示灯间距小于20m。

4.设计中所选用荧光灯具均采用高品质、节能型、高显色荧光灯管，并配高功率因数(大于0.95)的电子镇流器，各类气体放电灯均自需带功率因数补偿(Cos%%c大于0.9)，采用的镇流器应符合该

产品的国家能效标准。

5.安装高度低于2.4米的灯具金属外壳及I类灯具皆应设置接地线,若图上遗漏请施工队现场补上。

6.各电梯井内每隔3米设置一个紧凑型节能灯11W/~220V作为检修用,照度要求50LX,对应开关带剩余电流保护(30mA/0.1S).并在电梯机房和电梯井底各设一只双控开关控制.电梯井顶部及机坑离地(顶)0.5米处各设220V/10A检修插座一只.

7.应急照明/应急疏散指示灯均采用集中式EPS电源供电，EPS电源供电后备时间不小于90分钟。

8.大楼的泛光照明、室外环艺照明及残疾人坡道照明由环艺设计，设计仅预留电源。

9.底层门厅、各层电梯厅、走廊和疏散楼梯间均设紧凑型荧光灯。

10.教室内近窗的灯具，应当采用独立控制的照明开关。当教室内有两列或者多列灯具时，其照明开关宜按照所控灯列与主采光侧窗平行方式进行控制。

七、设备安装方式及高度:(除图中说明外)

1.变配电所的高低压柜采用落地安装，HDP配电柜靠墙落地安装，均搁在槽钢上。电力照明配电箱在实验室或办所示。公室内嵌墙暗装距地1.5米，电井内挂墙明装,距地1.5米。灯具、开关、插座安装方式见各平面图及图例表中

2.灯具安装方式见图例表。

八、图纸展示

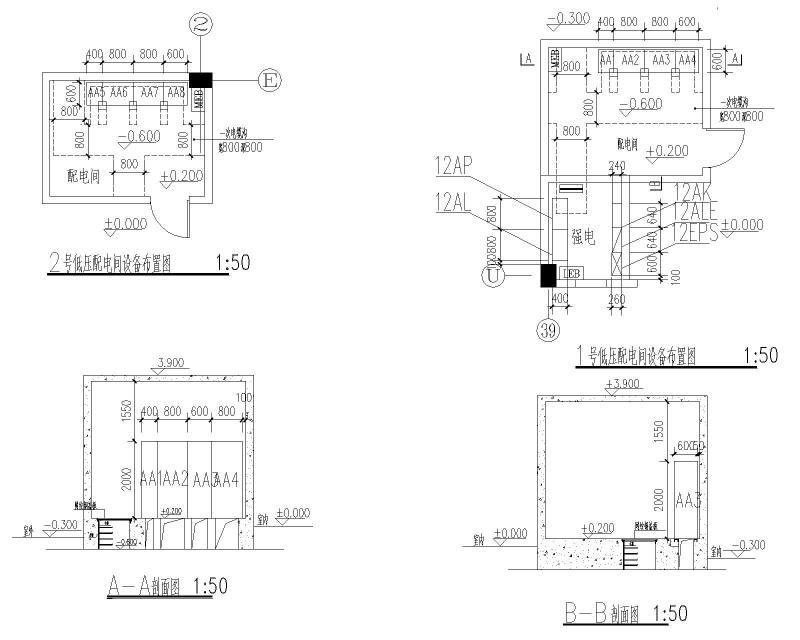

低压配电间布置及剖面图

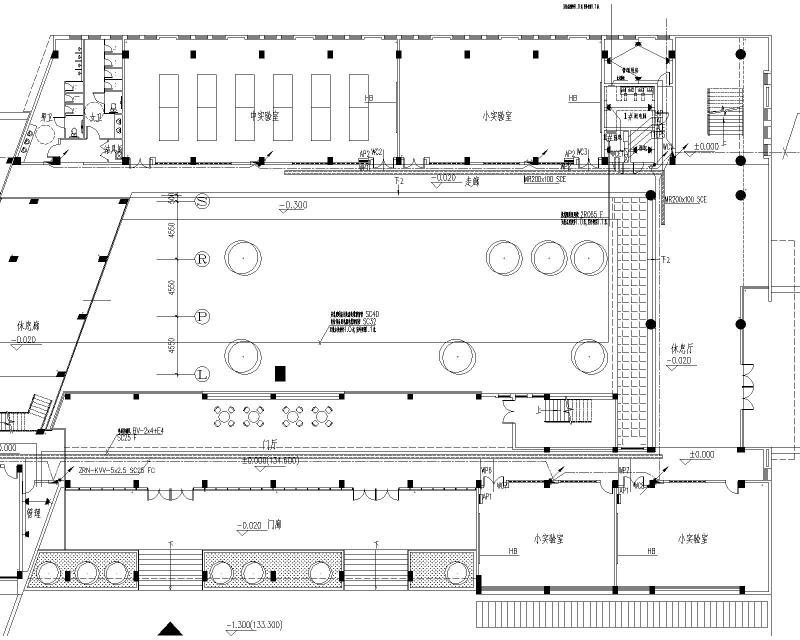

配电平面图

配电箱系统 图

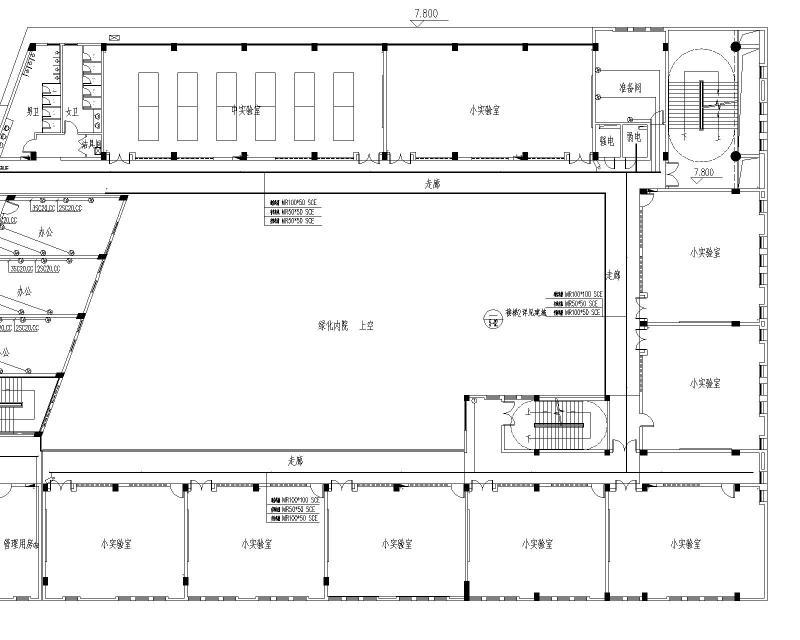

弱电平面图

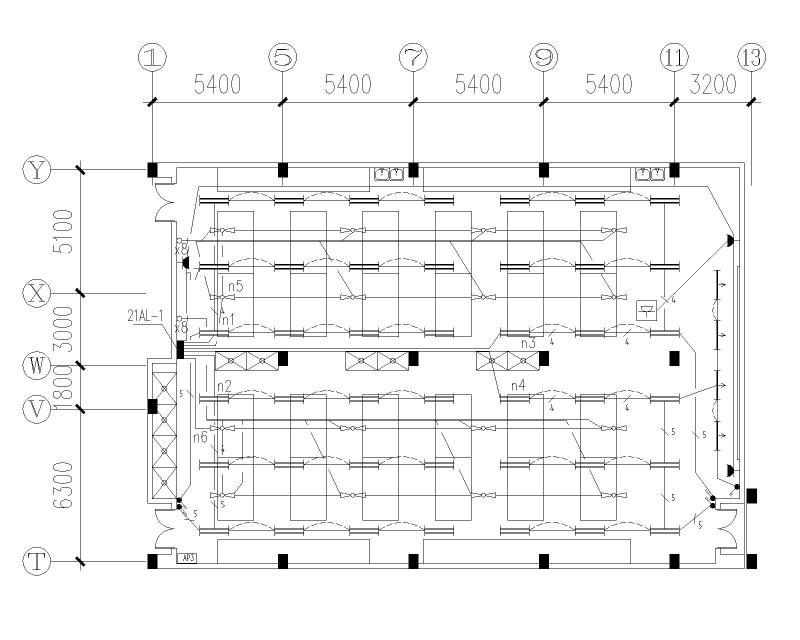

实验室照明详图

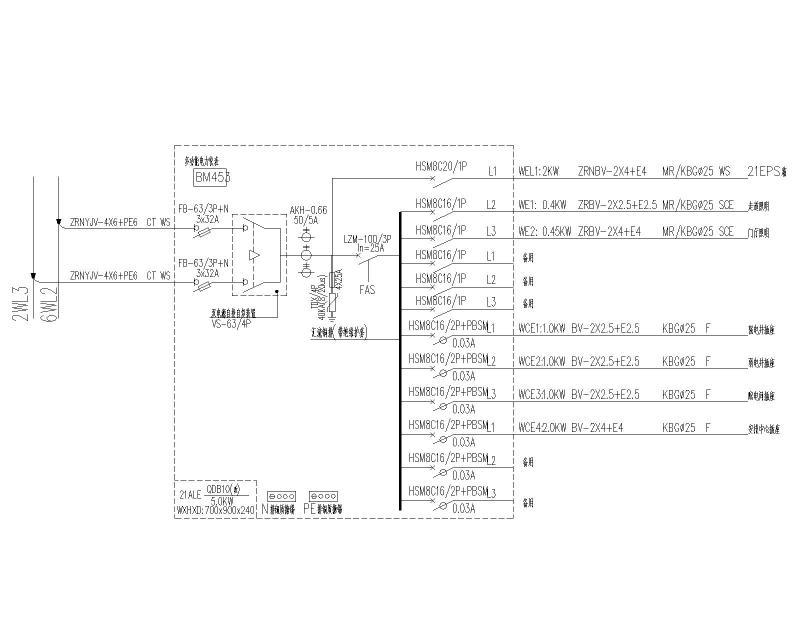

照明配电箱系统图

照明平面图
