综合实验楼给排水CAD施工图纸(给排水、消防平面及系统图纸,卫生间详细设计图纸等)

一、概述

1.该项目位于黄山学院,钢筋混凝土框架结构,地上5层,综合基地面积10490平方米,总建筑面积13139.6平方米,建筑高度22.1米,该项目设计标高±0.00相当于绝对标高134.60,顶层地坪设计标高15.60相当于绝对标高150.20。

2.该项目给排水设计标高与建筑图一致,标高以米计,管径以毫米计,给水管标高为管中心标高,排水管标高为管内底标高。

3.该资料为单体设计,范围为教学楼室内给排水、水 消防系统 、手提式灭火器及消防水泵接合器布置。单体周围给排水总平面设计由校园给排水总平面设计单位统一设计。

二、给水系统

1.该项目最高日生活用水量为152m3/d,最大小时用水量为28.5m3/hr。

2.根据甲方提供有关资料:综合实验楼东侧有校园市政给水管接口,该处绝对标高134.10,最不利供水压力0.32Mpa,水质符合生活饮用水标准。本单体生活给水均由市政给水管直供。

3.根据甲方要求,本单体除卫生间外无其它用水点。

三、消火栓给水系统

1.该项目消防用水量:室内消火栓用水量为15L/s;室外消防用水量为30L/s,室内外消防总用水量按最大值为45L/s。

2.采用两路供水,室外消防由市政压力直接供水,市政供水压力0.32MPa;室内消火栓系统由校园集中的室内消防加压管网供水(集中消防泵房利用图书馆消防水泵房),入户处(绝对标高133.70)水压0.45MPa。

3.高位消防水箱储存10分钟室内消火栓系统用水量9m3,利用图书馆屋顶18m3高位消防水箱。

4.建筑物内每层内设带灭火器箱组合式消防柜(丙型),内配φ65室内消火栓;φ65/25m衬胶水龙带;φ19水枪及消防软管卷盘各一副,2具3Kg手提式磷酸铵盐灭火器(储压式);1个消防按钮,消火栓栓口离地1.10米。安装及墙上预留洞详见《室内消火栓安装》04S202。栓口出水压力大于0.50MPa时,采用减压稳压型室内消火栓。

5.每个强弱电间均设2具3Kg手提式磷酸铵盐灭火器(储压式),位置为进门1米内。

四、排水系统

1.室内污废水合流,生活排水经化粪池处理后排校园污水管;室外雨污水分流。

2. 排水三通管道均采用顺水三通或斜三通,弯头采用门弯,排水立管与排出管间连接采用二个45°弯头。排水立管检查口离地1.00米。

3. 雨水( 包括屋面、阳台、外廊)、空调冷凝水管设置见建施图纸。

4 排水管道应按规范规定设置伸缩节。

5. 室内De≥110mm的排水管在穿越管道井及楼板时,应在穿越处设防火套管。

6. 伸顶透气管除特别说明外,高出屋顶完成面0.45米。

7. 地漏水封深度不小于50mm。

8. 间接排水 雨水立管排放口设置135°泄水口管配件,泄水口下缘离雨水口或散水顶面60mm。

9.根据甲方要求,本单体除卫生间外无其它排水点,亦无酸碱废水及含有毒物质及重金属等有害物质的污水排放。

五、施工说明

5.1卫生设备、管材及保温等

(一)卫生设备

卫生设备由甲方自定。

(二)管材

1.室内生活给水干管、立管采用内衬(PE)钢塑复合管,DN≥80采用沟槽式连接,DN<80采用丝接,给水支管采用公称压力为1.0MPaPP-R给水管,热熔连接。室内生活给水阀门DN≤50mm采用球阀,室内给水阀门>DN50采用蝶阀,公称压力P=1.0MPa。

2.室内污废水立管De110采用加强型PVC-U螺旋单立管排水系统,采用螺母挤压密封圈接头。其它污废水管采用PVC-U排水管,承插粘接。室内雨水管采用PVC-U雨水管,承插粘接。外墙雨水管采用PVC-U雨水管,承插连接。伸顶通气管应安装通气帽;伸缩节、防火阻火措施应按《建筑排水硬聚氯乙烯管道工程技术规程》之规定设置。

3.消防给水管道采用热镀锌钢管,卡箍连接。

4.管道穿楼板处,均应根据图上位置和标高,结合施工实际情况及时配合土建留洞或预埋套管。排水管道穿越楼板处的空隙应用细石混凝土严密捣实,并高出地坪20mm。管道穿地下室外墙及屋面应设防水套管,做法详见国标02S404。

(三)管道保温

室外及屋面明露及公共部位有可能结冻的给水管、消防管采用δ=30 内层硅酸铝、外层憎水岩棉管壳保温,外包玻璃丝布带,再刷乳胶漆二道。

5.2管网系统承压要求

1.给水系统为1.0MPa,消火栓系统为1.4MPa。

2.排水系统须做灌水试验或通球试验,以无渗漏及畅通为合格。

六、图纸展示

给排水平面图1

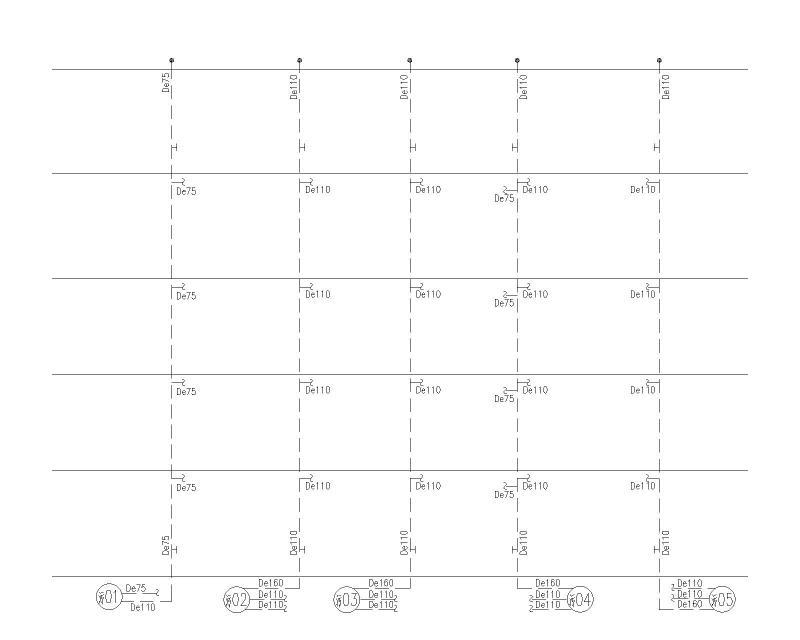

给排水系统图

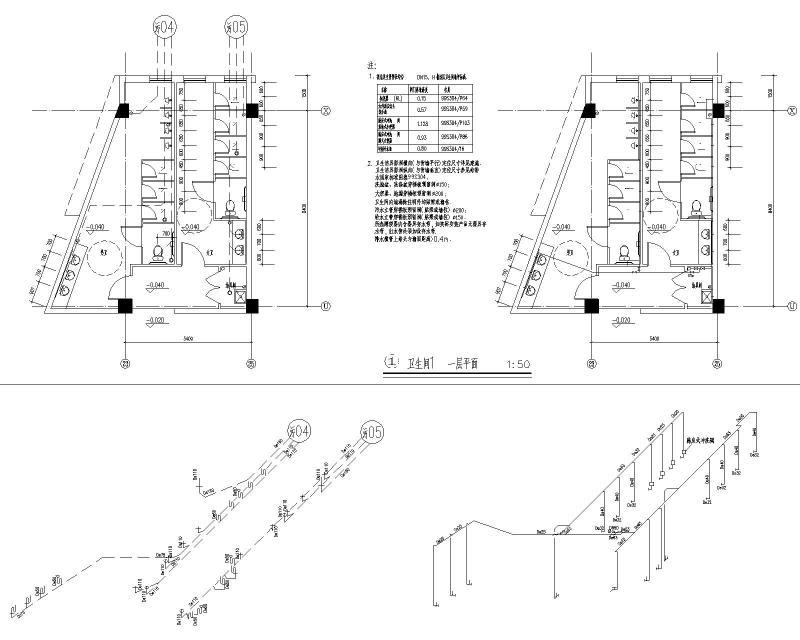

卫生间详图

消火栓平面图

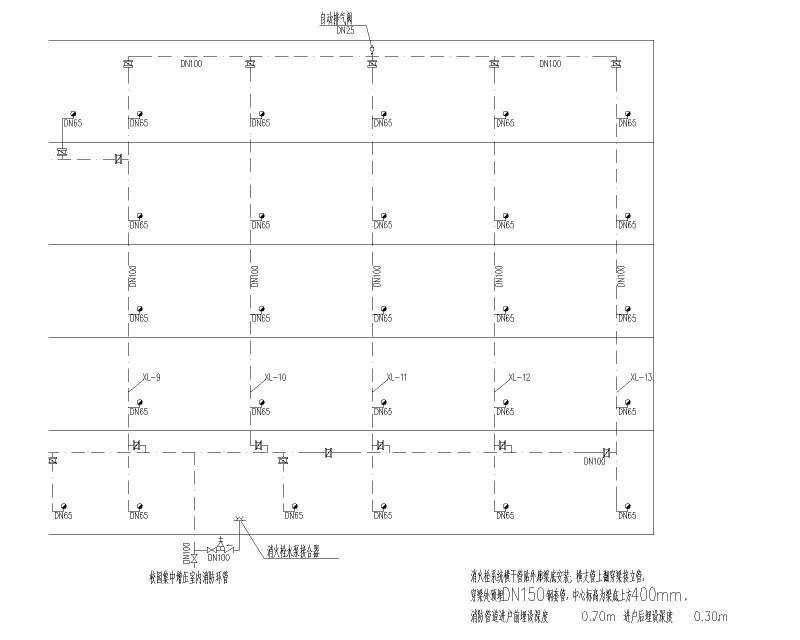

消火栓系统图



以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 综合实验楼给排水CAD施工图纸(给排水、消防平面及系统图纸,卫生间详细设计图纸等) - 1
    第 1 张图
  • 综合实验楼给排水CAD施工图纸(给排水、消防平面及系统图纸,卫生间详细设计图纸等) - 2
    第 2 张图
  • 综合实验楼给排水CAD施工图纸(给排水、消防平面及系统图纸,卫生间详细设计图纸等) - 3
    第 3 张图
  • 综合实验楼给排水CAD施工图纸(给排水、消防平面及系统图纸,卫生间详细设计图纸等) - 4
    第 4 张图
  • 综合实验楼给排水CAD施工图纸(给排水、消防平面及系统图纸,卫生间详细设计图纸等) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
