19万平6层商业综合体弱电CAD施工图纸50张(ups系统图)

资料简介
赚取积分

建筑类别：商业
建筑高度类型：多层建筑
建筑设计面积：190000平方米
建筑地上层数：6层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：50张
设计年代：近代
地下室用途：人防,车库,设备用房
节点大样：人防
防雷等级：第三类
接地方式：TN-S
项目所在地：浙江
强电设计：建筑物防雷
弱电设计：视频监控系统,停车场管理系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,机房工程,其它

附件详情

电气设计说明
弱电总平面图
室外数字监控系统图
公共广播系统图
电子巡更系统图
综合布线系统图
数字监控系统图
消控中心UPS系统图
计算机房UPS系统图
消控中心布置图
计算机房布置图
消控中心静电地板布置图
计算机房静电地板布置图
消控中心等电位接地图
计算机房等电位接地图
电视墙和操作台设备安装大样图
弱电井布置大样图
机房装修大样图
电源防雷及接地示意图
建筑物防雷击电磁脉冲要求示意图
穿越人防大样图
大样图
等电位接地端子箱做法
水平桥架分割图
线缆桥架吊装方法
地下二层A区弱电平面图
地下二层B区弱电平面图
地下一层A区弱电平面图
地下一层B区弱电平面图
……

附件详情

该项目为浙江省商业综合体项目一期工程。总建筑面积19万平方米，地下2层，地上6层，由A区、B区两部分组成。其中地下室为人防用房、停车库和设备用房等，A区一层设置消控中心（监控机房）、计算机网络中心.其它为商业、地铁站房等；B区二层设置计算机分管中心，其它为商业、娱乐、餐饮设施等。
该项目弱电系统设计范围为：1. 建筑设备监控系统；2．通信网络系统；3．计算机网络系统；4．综合布线系统；5．安全防范系统（视频安防监控系统、停车库管理系统）；6．有线电视系统(仅预留桥架容量)；7．公共广播系统（终端与消防广播共用）；10. UPS电源系统；11．防雷接地系统；12．机房安装系统。
，图纸共50张。

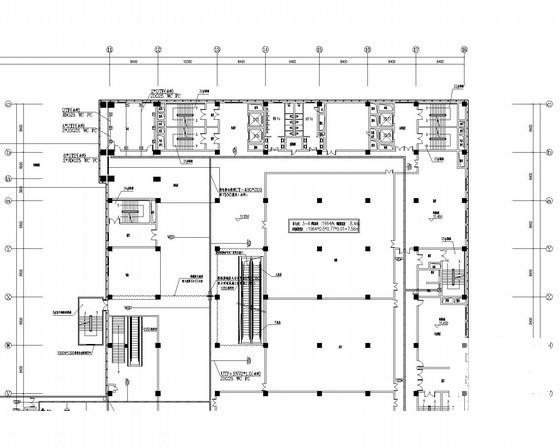

机房装修大样图

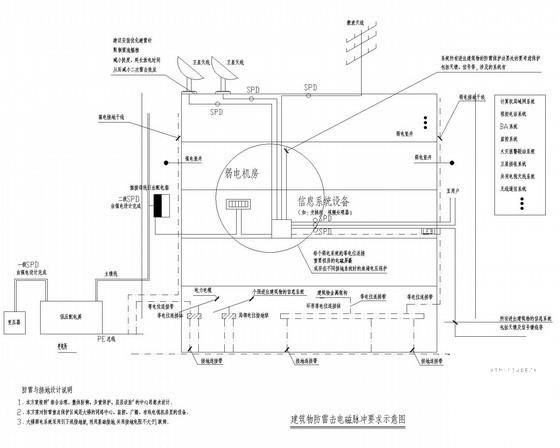

建筑物防雷击电磁脉冲要求示意图

消控中心布置图

消控中心静电地板布置图

综合布线系统图(七)

综合布线系统图(一)

数字监控系统图(一)

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
