5层筒体空间桁架结构博物馆结构施工大样图

附件详情

该项目是浙江某市博物馆项目，筒体-空间桁架结构，地上五层，地下一层，抗震设防烈度小于6度，长度130.00米，最宽处57.9.00米，屋面最高点32.77米，桩基础，基础设计等级为甲级。

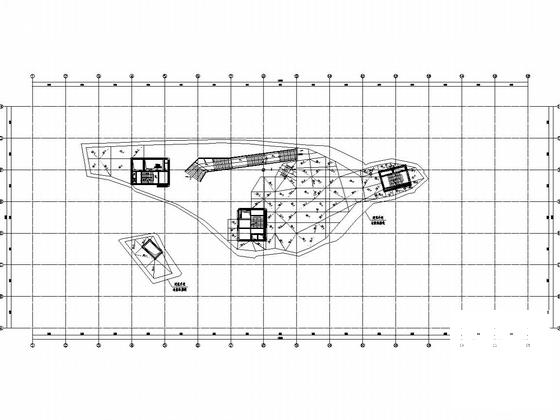

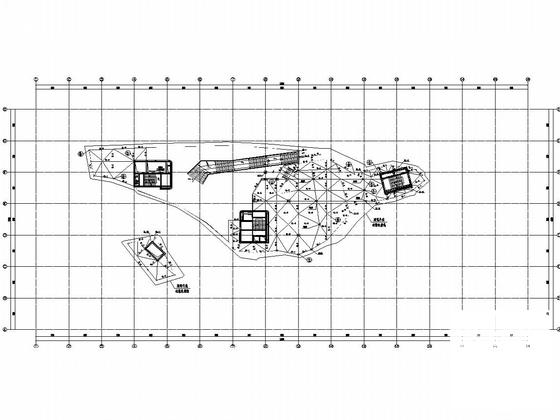

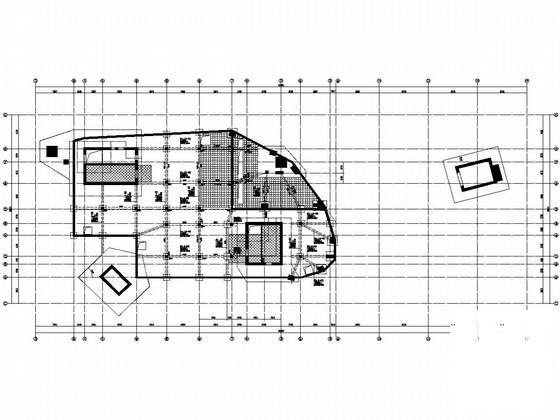

包括：混凝土 结构设计说明 ，承台详图，柱墙平面图，各层结构平面图，各层梁配筋图，核心筒平面布置图，核心筒剖面图及梯板剖面图，钢结构设计总说明，整体结构轴测图，柱脚及其埋件平面布置图，主梁平面布置图，梁格支撑 平面布置图 ，定位节点编号图，桁架剖面图，外壳结构俯视图，南面外壳杆件材料图，埋件节点大样图，节点详图。
混凝土部分13张图，钢结构部分59张图，10月。
