34米跨空间桁架操场结构CAD施工图纸（7度抗震）
- 建筑类别：体育
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 建筑地下层数：0层
- 图纸设计深度：深化设计图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 基础形式 ：混凝土基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 结构最大跨度：34m
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 雪压：0.35kN/平方米
- 地下室功能：其他
- 参考图纸：13张
- 设计年代：近代
附件详情
本项目图纸内容包括：钢
结构设计说明
，基础布置图，屋架支撑布置图，屋面檩条及拉杆布置图，屋面平面图等。
基础 平面布置图
主钢架结构布置图
节点详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

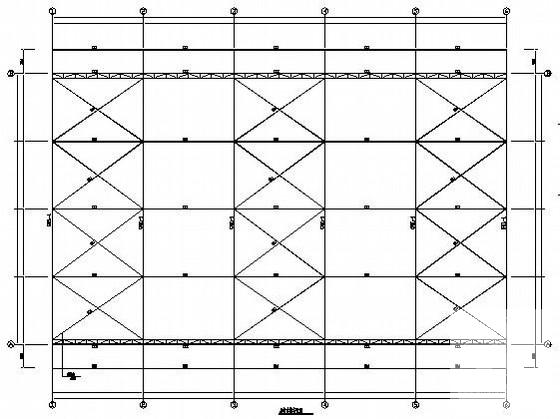

第 1 张图 -

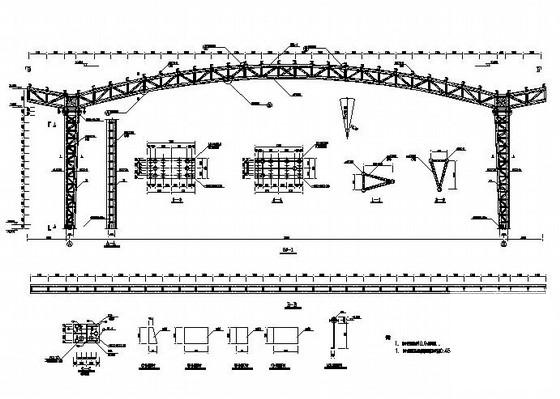

第 2 张图 -

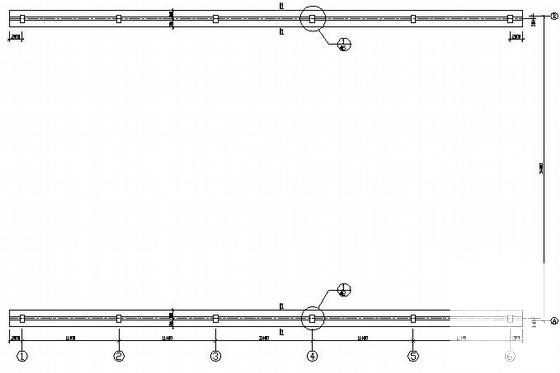

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-07
- 评论次数：0
- 浏览次数：0
- 文件大小：0.54 MB
- 收藏次数：0
-
文件名称：
附件-995878558680559777685.rar
