4层综合体育馆电气设计CAD施工图纸

资料简介
赚取积分

建筑类别：体育
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：39420.04平方米
建筑地上层数：4层
参考图纸：21张
设计年代：近代
地下室用途：车库,设备用房
负荷等级：二级
防雷等级：第二类
项目所在地：四川
强电设计：供配电系统 ,低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,广播系统
建筑地下层数：1层
火灾保护分级：一级
图纸设计深度：施工图
接地方式：TN-S

附件详情

1、电气设计说明
2、变电房高压配电系统图
3、变电房低压配电系统图
4、火灾自动报警及消防联动控制系统图
5、体育馆动力平面图
6、体育馆照明平面图
7、体育馆消防平面图
8、体育馆防雷接地平面图

附件详情

该附件是某综合体育馆完整电气施工图纸，总共21张。
体育馆建筑主体一层，局部四层，屋盖高处高度约为33米，地下1层，总建筑面积39420.04m，建筑下部建筑设计结构形式为钢筋混凝土框架结构，上部建筑设计结构形式为钢网架结构。抗震设防烈度为6度，计合理使用年限为50年。
电气设计包含变电房高、低压系统设计、照明系统设计、消防自动报警系统设计、防雷接地系统设计等。

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图

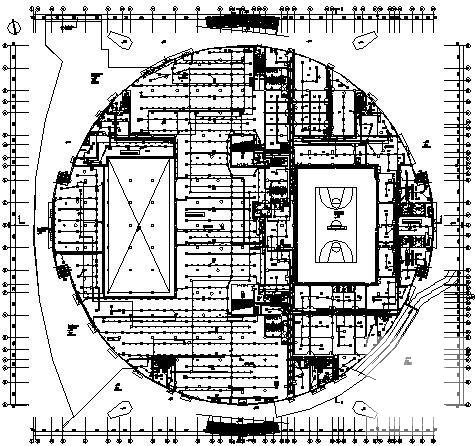

第 2 张图
第 3 张图

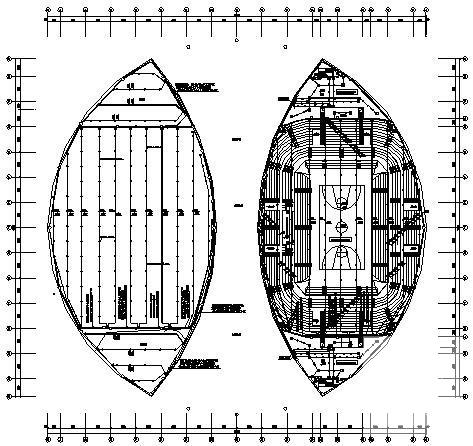

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-10-18
评论次数：0

浏览次数：0
文件大小：3.27 MB

收藏次数：0
文件名称：附件-995856699877888958760.zip
