综合体育馆空调通风设计CAD施工图纸

附件详情

资料介绍：本图纸为四川某综合体育馆空调通风设计施工图，建筑总面积39416平方米，其中车库面积为12360平方米，商业9487平方米，体育馆面积为12569平方米，游泳馆面积为5000平方米。

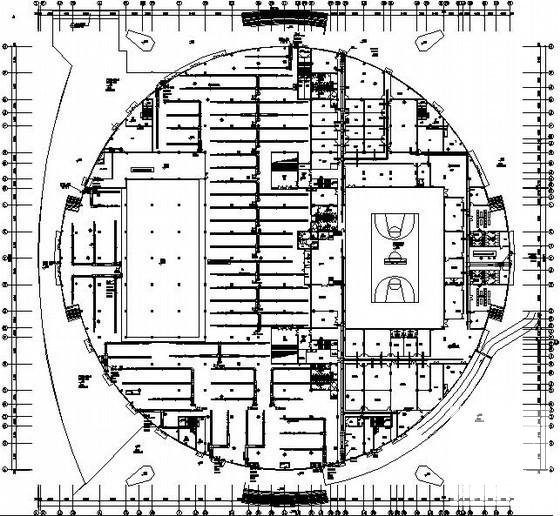

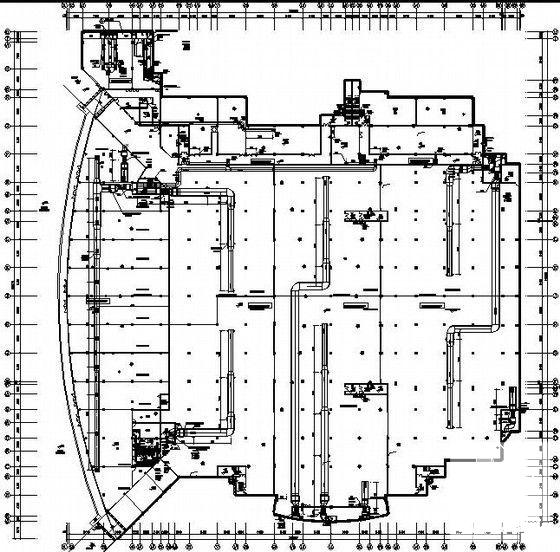

设计内容：该项目为地下车库、设备用房、商场，地面商业用房、办公用房、设备用房、游泳池、篮球场的通风、空调系统，以及整个建筑物的防排烟系统、楼梯间的正压送风。
空调系统：该项目总空调面积：18264.09m2。总冷负荷：4601.71kw，冷指标：251.90 w/平方米，热负荷2494.30kW。热指标：136.57W/平方米。
1、其中体育馆建筑面积7000平方米，设计冷负荷估计1750kW，冷指标：250w/平方米，热负荷1100kW。热指标：157W/平方米。（办公室冷指标为150w/平方米，热指标为110w/平方米
2、其中商业建筑面积为9487平方米，设计冷负荷估计2100kW，冷指标：221w/平方米，热负荷1400kW。热指标：147W/平方米。

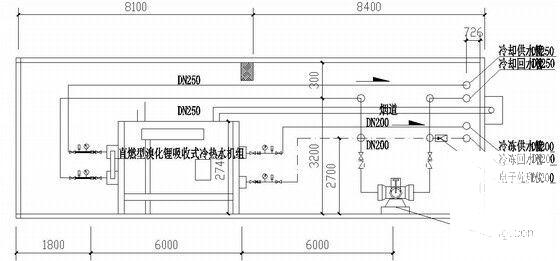

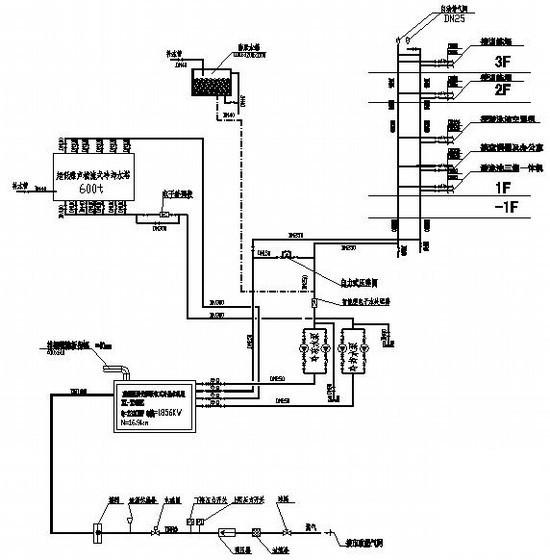

3、体育馆选用燃气直燃型溴化锂吸收式冷热水机组，ZX-233HZ一台，Q=2330KW Q热=1856KW COP=1.36，变频冷冻泵KHB-150-315A，L=374m3/h，H=28M，变频冷却泵KHB-300-200，L=720m3/h，H=28M。（一备一用）
4、商业选用选用燃气直燃型溴化锂吸收式冷热水机组，ZX-233HZ一台，Q=2330KW Q热=1856KW COP=1.36，变频冷冻泵KHB-150-315A，L=374m3/h，H=28M，变频冷却泵KHB-300-200，L=720m3/h，H=28M。（一备一用）

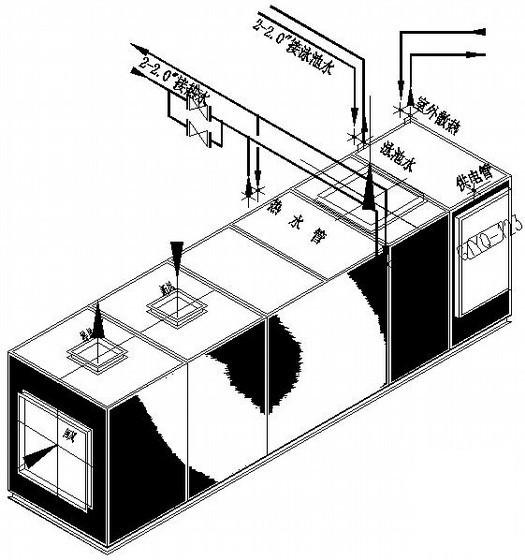

5、游泳馆选用三集一体机，制冷量：190kw制热量：229kw余压：800pa（2台）冬季热源由体育馆的冷冻机供给热源。
6、体育馆采用横流式冷却塔LRCM-HS-700，L=700m3/h，商业采用横流式冷却塔LRCM-HS-700，L=700m3/h……



，图纸共16张。
