3层办公综合楼空调设计CAD施工图纸(办公用房、康乐设施、客房、餐饮,体育馆)(地下室通风)

  • 附件设计说明:有
  • 建筑类别:办公,宾馆,娱乐,餐饮,体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风,其他

附件详情

  • 空调图例
  • 设计与施工说明
  • 地下室通风平面图
  • 空调系统流程图
  • 空调机房C平剖面图

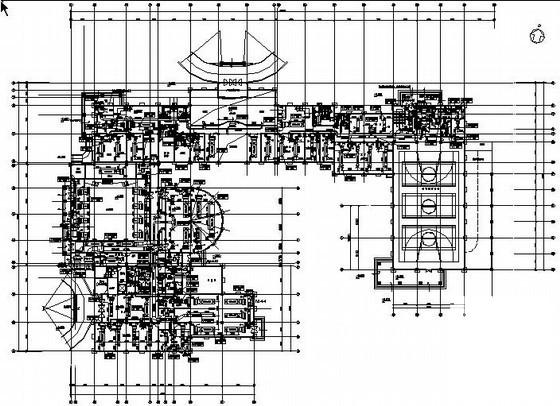

  • 空调通风风管平面图
  • 空调冷媒管平面图

附件详情

该项目按甲方要求对办公用房、康乐设施、客房、餐饮等作空调设计,体育馆内不设置空调;对地下汽车库作机械通风设计;对地下设备用房、淋浴间、卫生间等作机械通风设计。
空调系统设计:
空调计算总冷负荷为901.9kW,总热负荷为544.6kW。空调系统采用变频驱动、多组合式(VRV)空调系统,即一组室外机可连接多台室内机。新风系统采用全新风分体风管空调机送风方式。
通风排烟设计:
卫生间设置机械排风系统,通过天花板式换气扇排至室外。地下车库采用风管机械通风方式,风管穿越风机房时设置70°C的防火阀,排烟均采用自然排烟方式;可开启外窗面积均大于房间或走道面积的2%。

,图纸共11张。

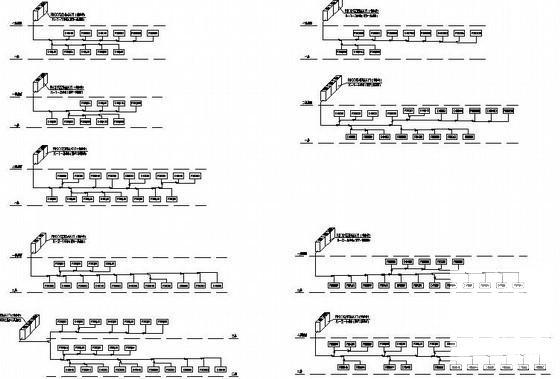

多联机系统图

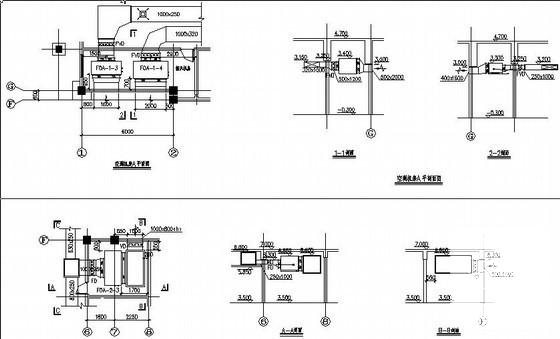

新风机房大样图

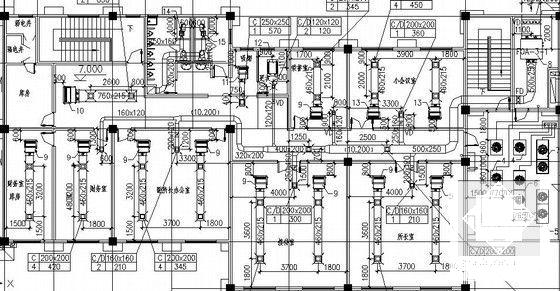

通风局部平面图

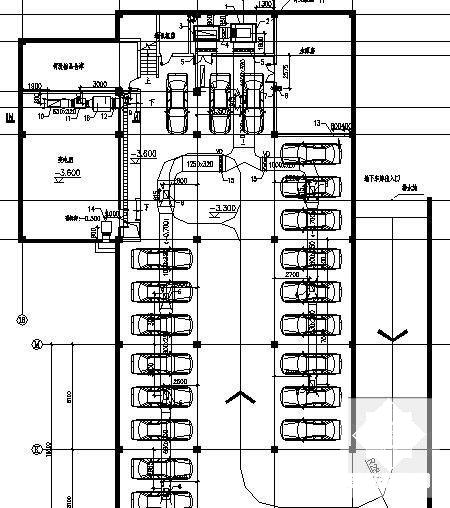

地下室通风平面图

空调设计施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 3层办公综合楼空调设计CAD施工图纸(办公用房、康乐设施、客房、餐饮,体育馆)(地下室通风) - 1
    第 1 张图
  • 3层办公综合楼空调设计CAD施工图纸(办公用房、康乐设施、客房、餐饮,体育馆)(地下室通风) - 2
    第 2 张图
  • 3层办公综合楼空调设计CAD施工图纸(办公用房、康乐设施、客房、餐饮,体育馆)(地下室通风) - 3
    第 3 张图
  • 3层办公综合楼空调设计CAD施工图纸(办公用房、康乐设施、客房、餐饮,体育馆)(地下室通风) - 4
    第 4 张图
  • 3层办公综合楼空调设计CAD施工图纸(办公用房、康乐设施、客房、餐饮,体育馆)(地下室通风) - 5
    第 5 张图
  • 3层办公综合楼空调设计CAD施工图纸(办公用房、康乐设施、客房、餐饮,体育馆)(地下室通风) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
