5978平米4层工业园办公用房空调CAD图纸

附件详情 该项目建筑面积5978.5ò,建筑高度17.9m,地上4层,主要为办公用房。 该项目供暖通风与空气调节专业设计范围包括以下部分:    1)、一~四层办公用房中央空调设计(门厅、休息厅、走道不考虑空调);    2)、公共卫生间、电梯机房通风设计。    本系统采用MDV系列第三代数码涡旋中央空调,冷媒为R410A,由1台室外机连接1台或多台室内机组成。室外机设在四层屋面上。室内机分别采用四面出风嵌入式和风管式。各层新风系统采用吊挂式全热新风换气机,一方面排除室内污浊空气,一方面引入室外新鲜空气,并回收排风中的能量以降低空调室内机的新风负荷。新风换气机进出口和穿越变形缝处两侧的风管上设防火阀。当空气温度超过70?C时,防火阀自动关闭,同时新风换气机停止运行。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

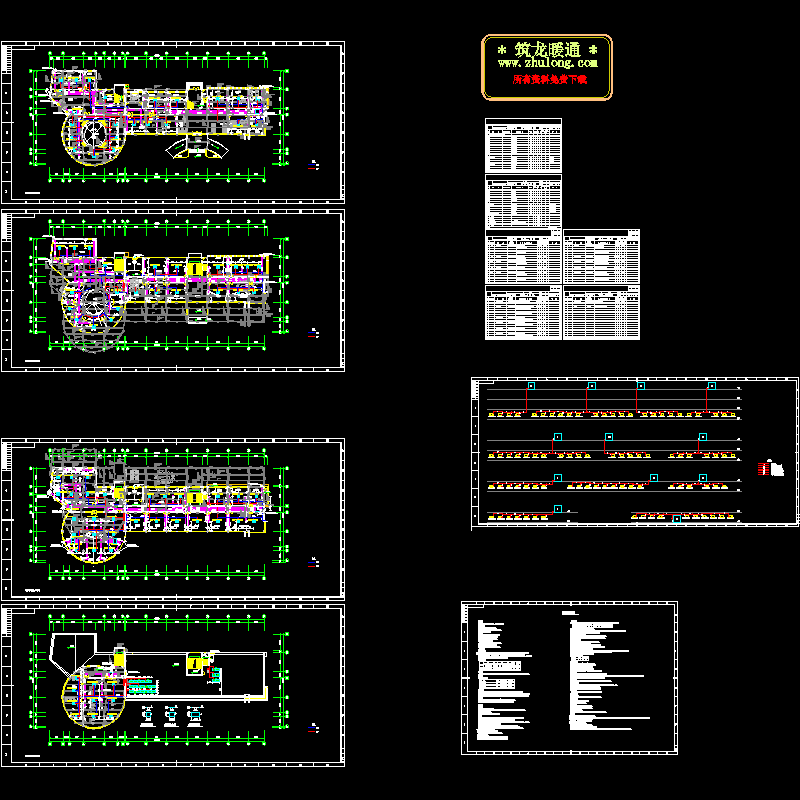

  • 5978平米4层工业园办公用房空调CAD图纸 - 1
