7层办公综合楼空调通风系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:34726平方米
  • 建筑地上层数:7层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:单风道
  • 水系统:复式泵,双管制,同程式,异程式
  • 送风方式:散流器送风
  • 节点大样:风机盘管
  • 项目所在地:上海

附件详情

  • 空调水管平面图
  • 空调 通风防排烟 平面图
  • 加压送风系统原理图
  • 热回收新风机组接管示意图

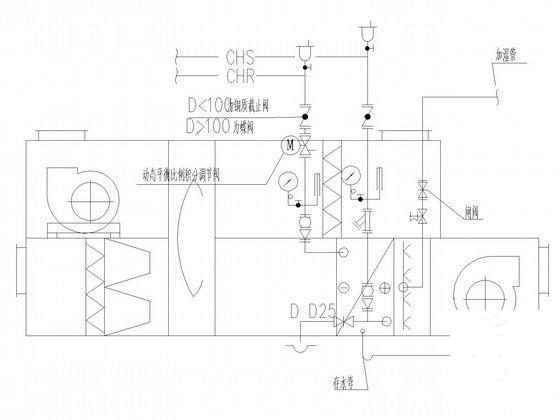

  • 新风机及空调箱接管示意图
  • 新风机组控制原理图
  • .......

附件详情

一、项目概要:
项目位于上海市,地上建筑面积为34726m2,建筑高度34.6m。功能:地上一层~二层为商铺和咖啡厅,三~七层为办公用房......
二、冷热源:
商务区设立能源供应站集中供能,冷负荷为3945kw,冷负荷指标为114w/m2;热负荷为2256kw,热负荷指标为65w/m2.......
三、空调系统:
空调水系统均采用两管制二级泵系统,采用垂直异程,水平同程式,大堂采用全空气系统,单风道低速运行,会议室采用风机盘管+新风系统......
四、通风排烟系统:
1.设全面排风系统平时排风与事故排风合用风机和局部排风系统,补风量为排风量的80%。
2.一~二层商铺和咖啡厅设置电动排烟窗自然排烟,排烟窗开启有效面积满足建筑面积2%的要求......


图纸共23张。

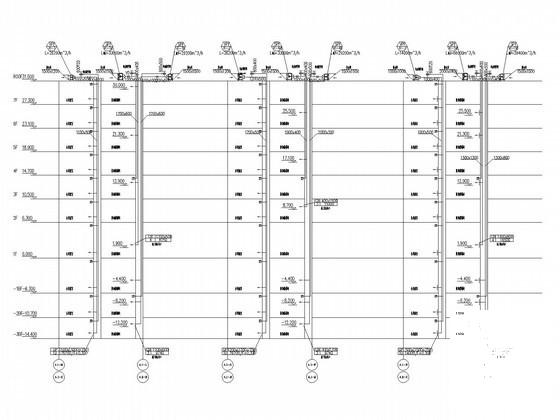

加压送风系统原理图

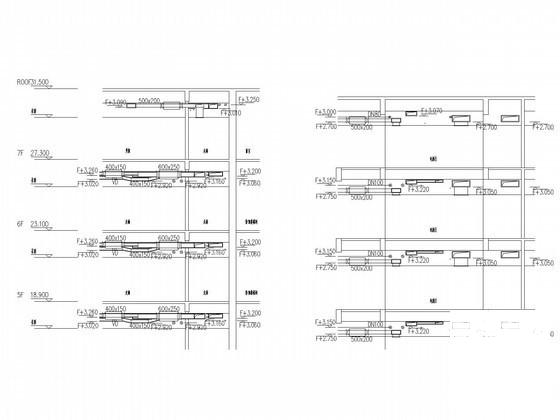

剖面图

热回收新风机组接管示意图

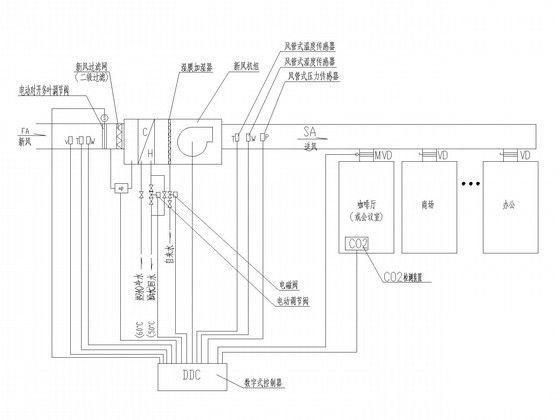

新风机组控制原理图

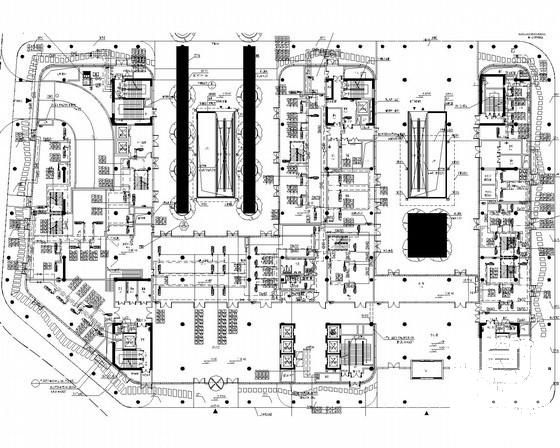

空调通风防排烟平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 办公综合楼空调 - 1
    办公综合楼空调 - 1
  • 办公综合楼空调 - 2
    办公综合楼空调 - 2
  • 办公综合楼空调 - 3
    办公综合楼空调 - 3
  • 办公综合楼空调 - 4
    办公综合楼空调 - 4
  • 办公综合楼空调 - 5
    办公综合楼空调 - 5
  • 办公综合楼空调 - 6
    办公综合楼空调 - 6
以上是部分截图,请下载附件后查看完整高清内容
办公综合楼空调下载
