27层办公综合楼空调通风设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公,商业,宾馆
  • 建筑高度类型:高层建筑
  • 建筑设计面积:62000平方米
  • 建筑地上层数:27层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,机房
  • 冷热源:空气调节器
  • 空调系统:全空气系统,制冷剂系统
  • 送风方式:侧面送风,散流器送风,旋流风口送风,其他

附件详情

  • 设计施工说明
  • 主要设备一览表
  • 地下室空调平面
  • 空调平面图
  • 机房层空调平面
  • 空调机房大样
  • 中心井筒大样
  • 空调系统原理图

附件详情

稿件为某综合楼空调通风设计施工图;主楼地上27层,地下1层,高99.80米;辅楼地上3层,总建筑面积62000平方米。
设计内容:大楼集中空调和 通风防排烟 。该项目采用直接蒸发式机组加全热换气机的空调方案。办公室、中小会议室、大厅、小餐厅等采用变流量冷媒变频控制系统;宴会厅、主会议厅、食堂等大空间场合采用非变频系统。大厅、主会议厅、宴会厅、政务超市等采用顶送下回系统,采用电动旋流风口以保证冬夏季的送风工况。办公室、中小会议室、小餐厅等采用顶送顶回系统,客房采用侧送风,小走道顶部回风。

图纸共26张。

主楼空调系统原理图

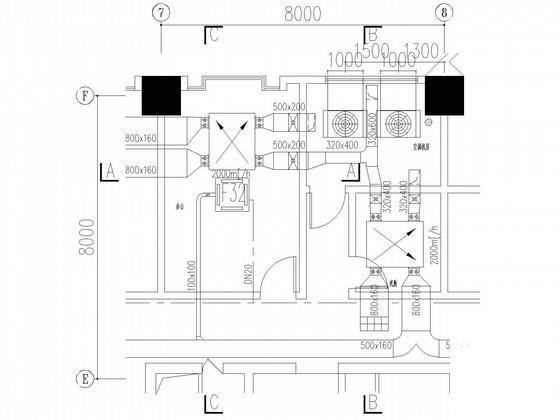

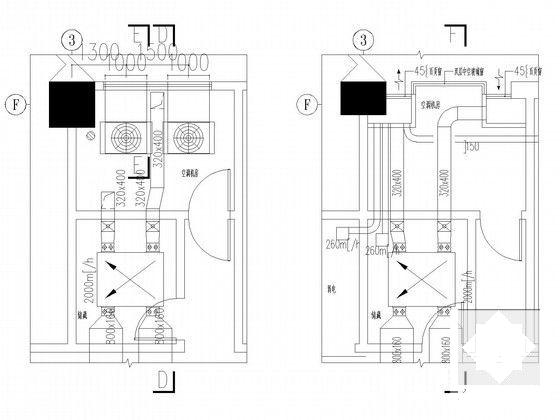

空调机房

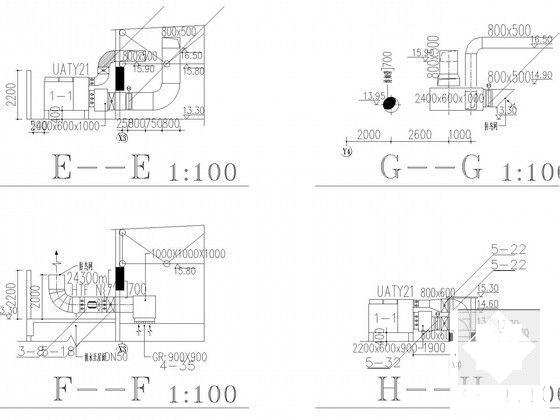

空调机房剖面

风机大样

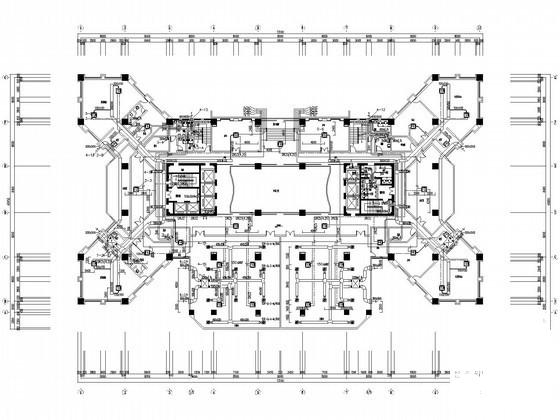

一层平面大样

综合楼空调和通风防排烟图纸

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 27层办公综合楼空调通风设计CAD施工图纸 - 1
    第 1 张图
  • 27层办公综合楼空调通风设计CAD施工图纸 - 2
    第 2 张图
  • 27层办公综合楼空调通风设计CAD施工图纸 - 3
    第 3 张图
  • 27层办公综合楼空调通风设计CAD施工图纸 - 4
    第 4 张图
  • 27层办公综合楼空调通风设计CAD施工图纸 - 5
    第 5 张图
  • 27层办公综合楼空调通风设计CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
