13层餐饮办公楼空调通风设计竣工CAD施工大样图

附件详情

稿件为北京某饭店空调通风设计施工图纸；工程地上部分十三层，地下部分一层。建筑面积约为15000平方米。

设计内容：地下一层至十三层办公区域、客房、餐厅等部位空调和新风的设计，以及空调自动控制系统设计。

空调系统：空调采用风冷模块 风机盘管系统，由空调冷热源夏季提供7/12℃冷水，冬季利用市政热水，通过室内风机盘管末端进行供暖。室内末端选用卧式暗装风机盘管机组，新风机选用吊顶式空气处理机组。风机盘管供水管上均加铜球阀，每组风机盘管均配置温控器及电动两通阀。冬季供暖利用市政热源，经过板式换热器连接至空调末端系统进行供暖……

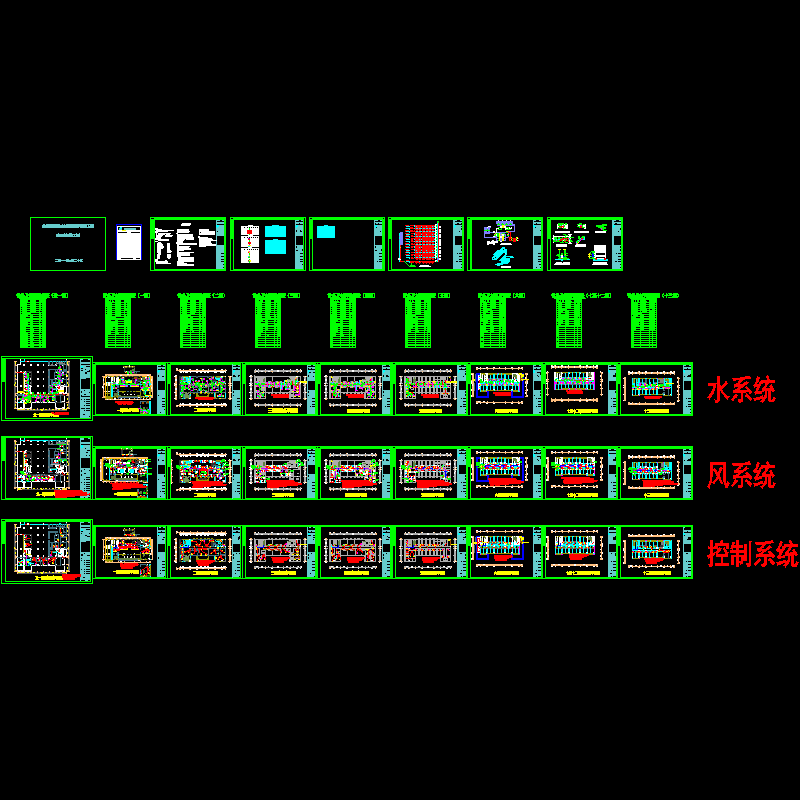

编制于2011年，图纸共32张。
