多层办公楼通风空调施工大样图

  • 设计详细说明:有
  • 建筑类别:办公,餐饮,其他
  • 建筑高度类型:多层建筑
  • 建筑设计面积:11905平方米
  • 建筑地上层数:4层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,机房,其它
  • 冷热源:水地源热泵
  • 空调系统:空气-水系统
  • 水系统:定流量,双管制
  • 项目所在地:北京

附件详情

  • 设计施工说明
  • 资料目录
  • 主要设备材料表

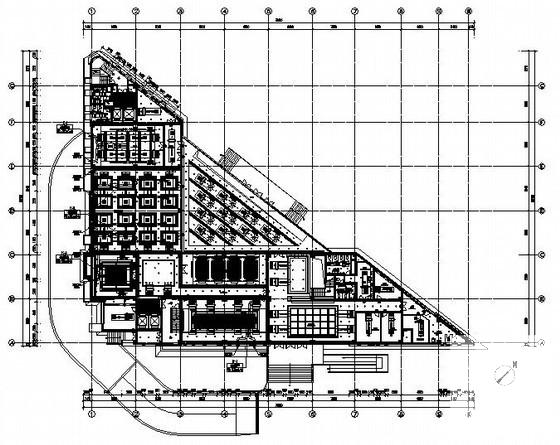

  • 空调风管平面图

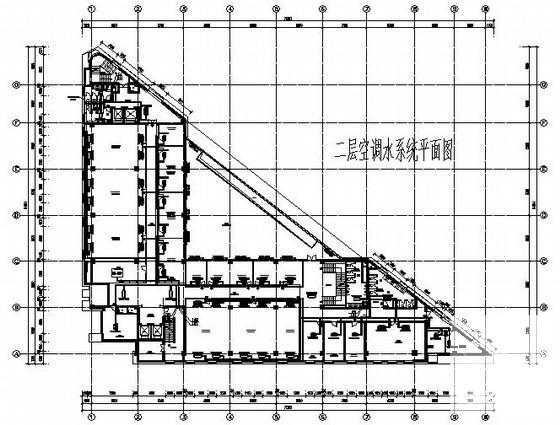

  • 空调水管平面图
  • 排烟平面图
  • 通风平面图

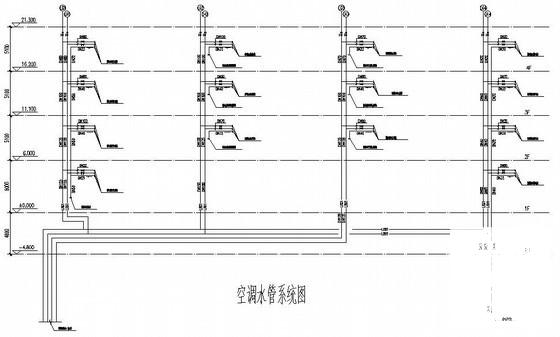

  • 空调水管系统图
  • 热泵机房设备管路布置平面图

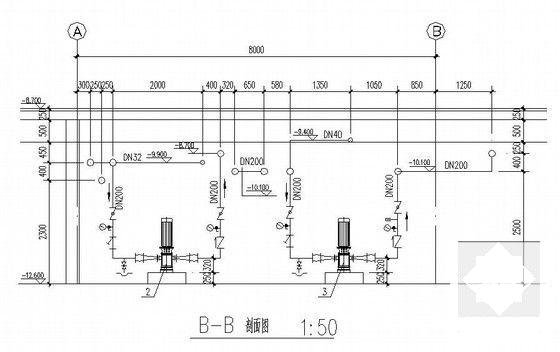

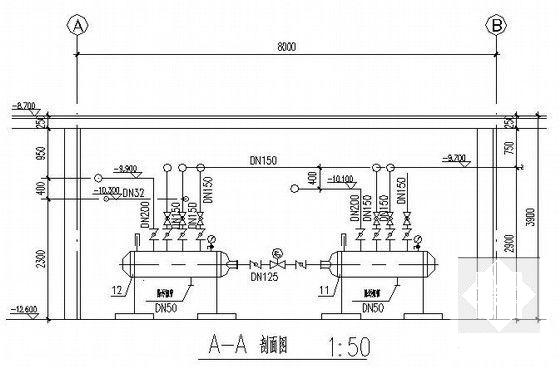

  • 热泵机房设备管路布置剖面图
  • 空调机房详图
  • 热泵机房流程图
  • 设备安装详图
  • 大样图

附件详情

该项目为北京某办公楼通风空调工程,檐口高度24米。总建筑面积约为11905平米,空调面积约为6000平米。本建筑首层、二层、三层、四层为办公用房,地下一层为厨房及餐厅,地下二层~地下三层为地下车库。设计范围:排烟设计;空调系统及冷热源设计;设备用房、公共卫生间以及地下车库等机械通风设计。
空调设计:1.该项目应建设单位要求,空调冷热源采用地源热泵供给。冬季提供40~45℃热水,夏季提供7~12℃冷水。冬季空调热负荷为1035.8KW,热指标为136w/m2。夏季空调冷负荷为985.6KW,冷指标为130w/m2。 2.本空调水系统为两管制,冷机侧为定流量系统,用户侧为变流量系统,总供回水管间设置压差控制器。外网地源侧循环系统及空调冷(热)水系统各设一套定压罐定压,定压点设在循环水泵的吸入口。系统补水用软化水.3.该资料首层中庭、大堂多功能厅及多功能厅空调采用吊顶式风机盘管加新风换气系统。另外,二、三层中庭部分采用立式明装风机盘管,空调部分负荷由落地式风机盘管承担,空调供回水管及凝水管位于一层顶梁下。4.本建筑二层~四层空调部分均采用风机盘管加新风系统。风机盘管系统只承担室内负荷,新风系统负担冬夏季换气。5.该项目全楼设计总新风量为19000m3/h,其中1000m3/h的新风设热回收装置,回收量大于40% ....,图纸20张。

图5

图6

图7

图8

图9

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 办公楼空调通风 - 1
    办公楼空调通风 - 1
  • 办公楼空调通风 - 2
    办公楼空调通风 - 2
  • 办公楼空调通风 - 3
    办公楼空调通风 - 3
  • 办公楼空调通风 - 4
    办公楼空调通风 - 4
  • 办公楼空调通风 - 5
    办公楼空调通风 - 5
以上是部分截图,请下载附件后查看完整高清内容
