25层公租房给排水CAD施工图纸（2栋楼）
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：25层
- 图纸设计深度：施工图
- 参考图纸：11张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池,水塔
- 供水方式：市政供水,变频供水,分区供水,高位水箱供水
- 供水分区：四区以上
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 大样节点：卫生间,阀门管件
- 项目所在地：湖北
附件详情
- 图例及说明
- 给水消防原理图
- 排水原理图
- 一层给排水平面
- 二层给排水平面
- 三~二十四层,屋顶层给排水平面
- 给排水原理图
- 给排水平面图
附件详情
该项目位于湖北，25层，3号楼和4号楼，室内给水、排水和消防等系统，室外给水、排水和消防的总体设计将另行委托设计，另行送审。该项目设有给水系统、污废水系统、消火栓给水系统、自动喷水灭火系统。
，共11张图。

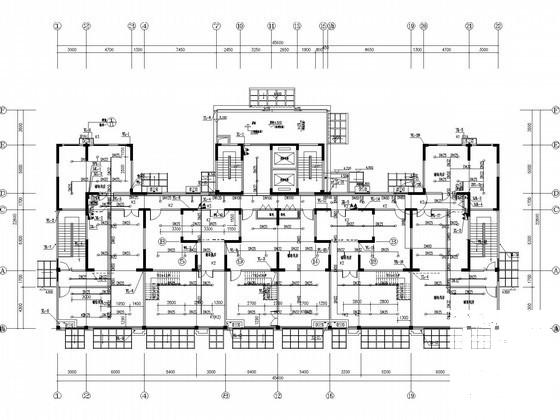

一层给排水平面

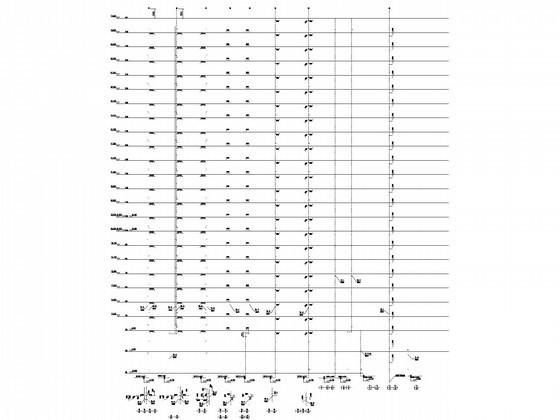

排水原理图

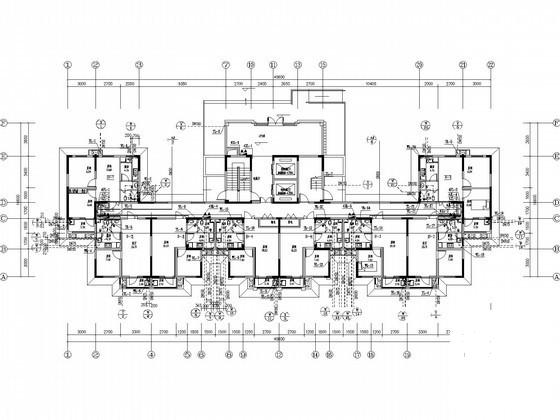

以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-18
- 评论次数：0
- 浏览次数：0
- 文件大小：1.49 MB
- 收藏次数：0
-
文件名称：
附件-995860575659758885587.rar
