大型住宅区地下室电气CAD施工图纸(高压配电系统)

资料简介
赚取积分

建筑类别：住宅,其他
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：12652.8平方米
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：18张
设计年代：近代
地下室用途：商业,设备用房
节点大样：开关柜,变压器,其它
负荷等级：一级
火灾保护分级：一级
接地方式：TN-S
项目所在地：湖南
强电设计：供配电系统,配变电所,低压配电,电气照明,接地安全
弱电设计：火灾自动报警系统 ,视频监控系统

附件详情

1、强电设计说明
2、变电所高压配电系统
3、变电所低压系统图
4、变电所设计
5、配电箱系统图
6、基础接地平面图
7、照明电气平面图
8、弱电系统设计说明
9、火灾自动报警系统图
10、地下室火灾报警平面图
11、地下室弱电平面图

附件详情

该附件是某大型住宅区地下室全套电气施工图纸，其总建筑面积为12652.8平方米,为新建工程,属一类建筑,耐火等级为一级,建筑设计结构形式为钢筋混凝土剪力墙结构。
电气设计包含高低压变配电系统设计、低压配电系统设计、变电所设计、照明灯具布置、插座动力系统设计、基础接地、火灾自动报警系统设计、视频监控系统设计等。

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

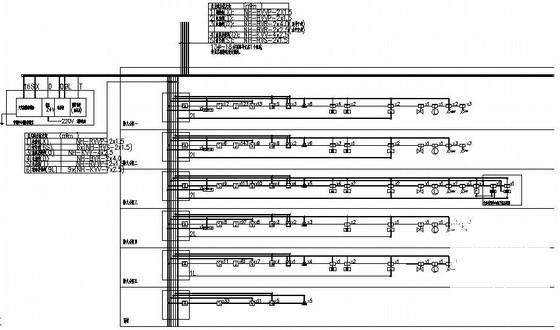

第 1 张图

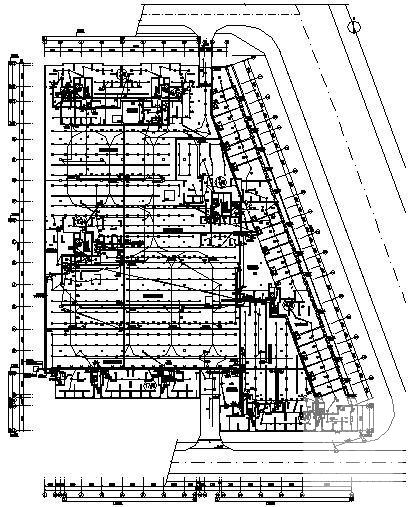

第 2 张图

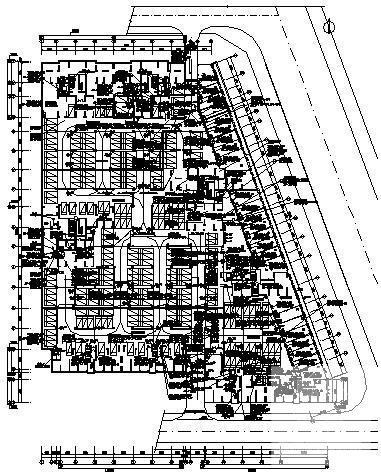

第 3 张图

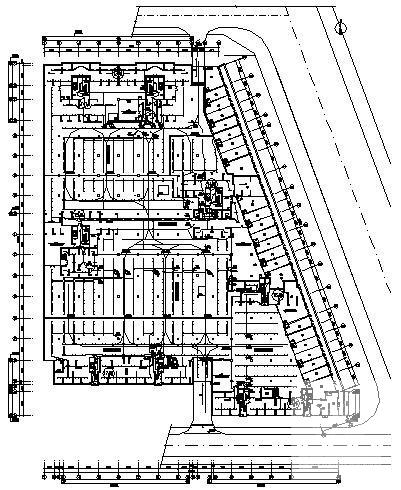

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-10-18
评论次数：0

浏览次数：0
文件大小：1.9 MB

收藏次数：0
文件名称：附件-995856657875790077577.zip
