双面高耸立柱广告牌施工图纸
- 建筑类别：广播电视
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 基础形式 ：桩基础
- 参考图纸：10张
- 设计年代：近代
附件详情

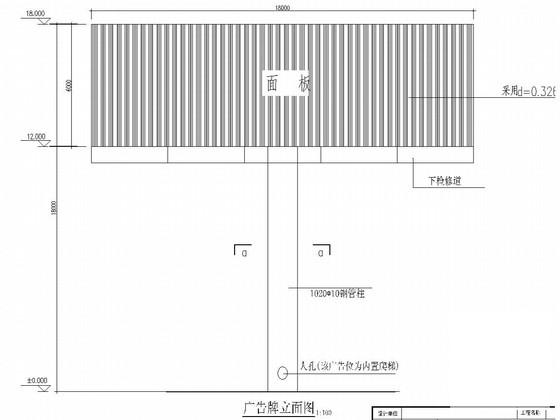

该附件是(双面）高耸立柱广告牌项目，尺寸为18米x18米x6米，包括：设计说明，广告牌立面图，平面图，平面结构图，立面结构图，钢管柱结构图，检修过道、灯架安装结构图，基础图等共计10张图。
5月。

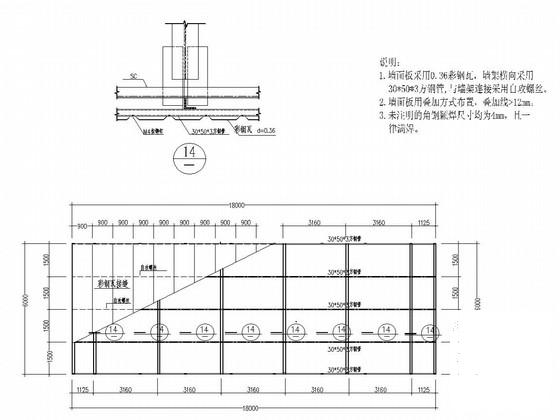

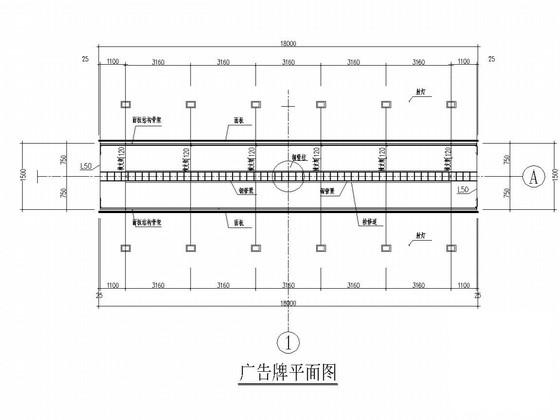

平面图

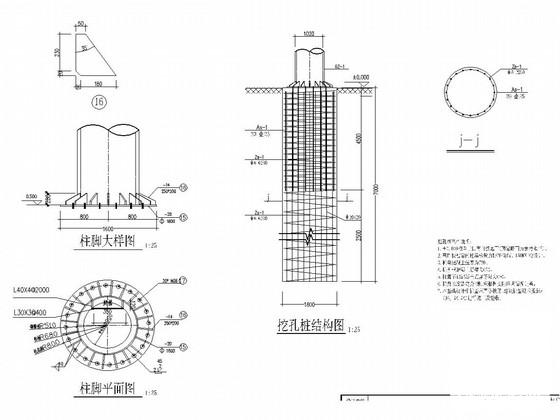

基础详图
安装图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
广告牌施工图纸 - 1 -
广告牌施工图纸 - 2 -
广告牌施工图纸 - 3 -
广告牌施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
