七度抗震单立柱双面型户外广告牌结构CAD施工图纸（独立基础）
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：轻钢结构,桁架
- 基础形式 ：独立基础
- 抗震设防烈度：7度抗震
- 风压：0.80kN/平方米
- 参考图纸：11张
附件详情

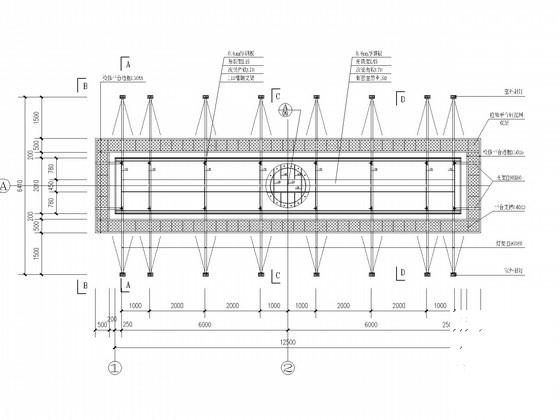

钢结构设计总说明、柱基础平面图、底部平面图、顶部平面图、立面图、剖面图、检修梯详图、柱脚详图、圆管梁连接节点共11张图纸。

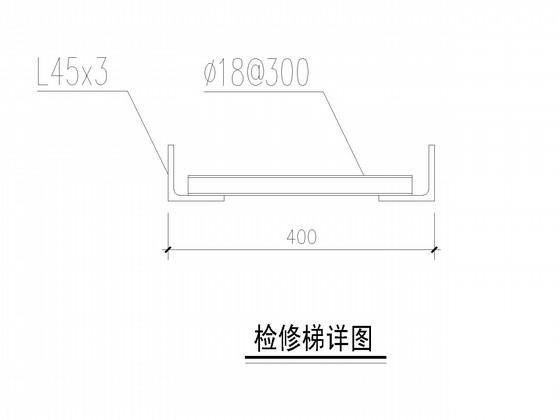

检修梯详图

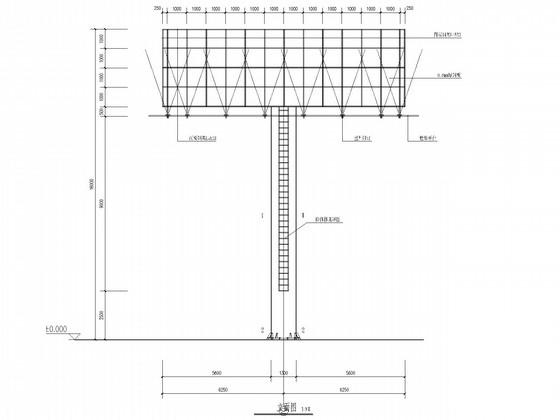

立面图

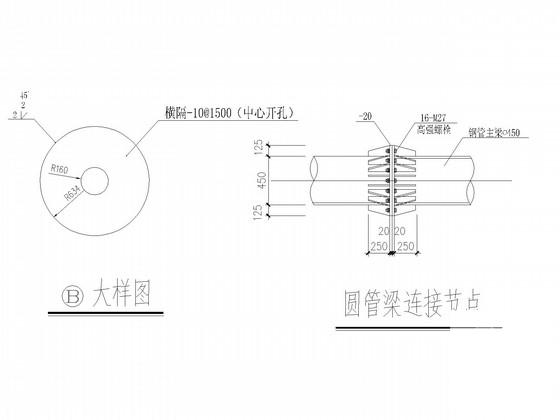

圆管梁连接节点
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-17
- 评论次数：0
- 浏览次数：0
- 文件大小：0.22 MB
- 收藏次数：0
-
文件名称：
附件-995877895607868855985.zip
