6米X18米独立柱三面广告牌钢结构CAD施工图纸（独立基础）(地脚螺栓)
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 基础形式 ：独立基础
- 参考图纸：18张
- 设计年代：近代
附件详情
这份参考资料包括：独立柱立面图剖面图、地脚螺栓详图、独立柱柱脚链接详图、广告牌网块布置图、钢构件详图等共16张。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

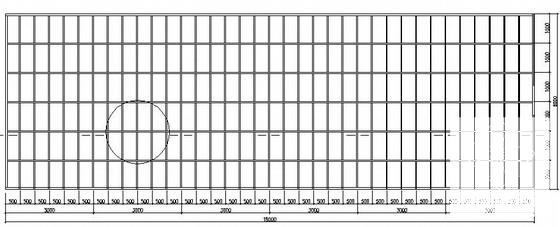

第 1 张图 -

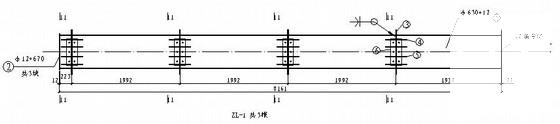

第 2 张图 -

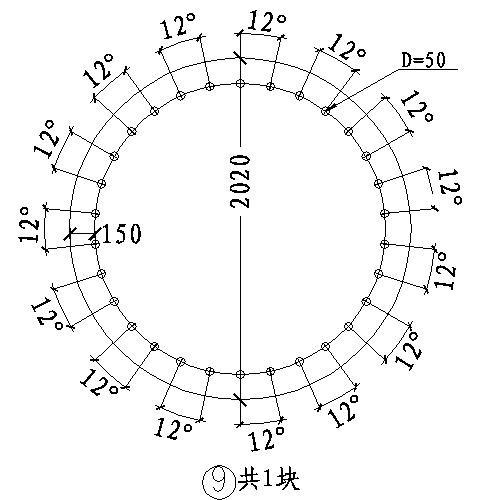

第 3 张图 -

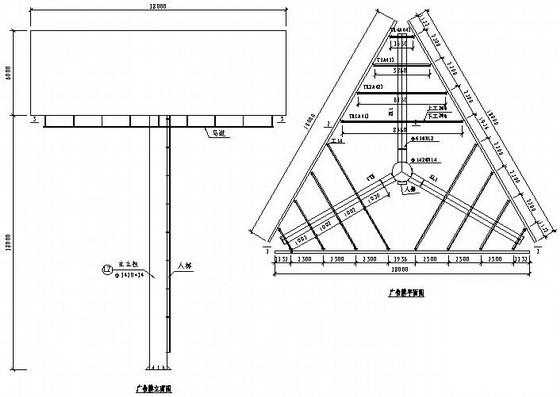

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
