6层厂房给排水消防外网大样图(地下1层)

  • 建筑类别:工业建筑
  • 建筑层数:多层建筑
  • 地上楼层:6层
  • 地下楼层:1层
  • 设计阶段:竣工图
  • 供水方式:市政供水
  • 供水分区:无
  • 设计内容:给水系统, 污水排水系统, 雨水排水系统, 消火栓系统
  • 参考图纸:20张以下
  • 设计年代:近代

附件详情

唐山某公司厂房给水、排水、采暖、消防、雨水、污水外网图纸(车间外网)。图纸内容丰富。

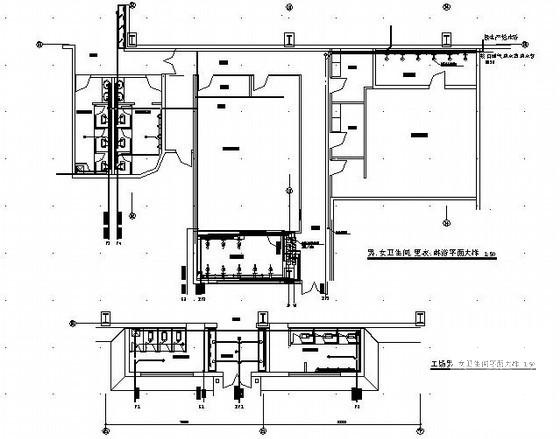

卫生间大样图

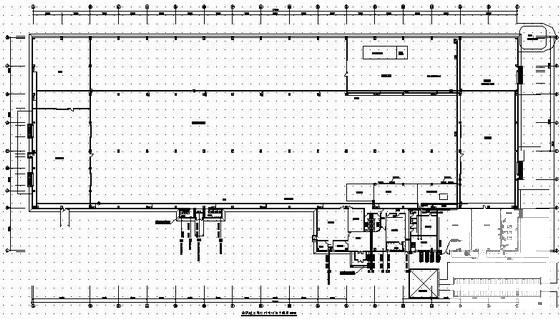

车间给排水消防平面图

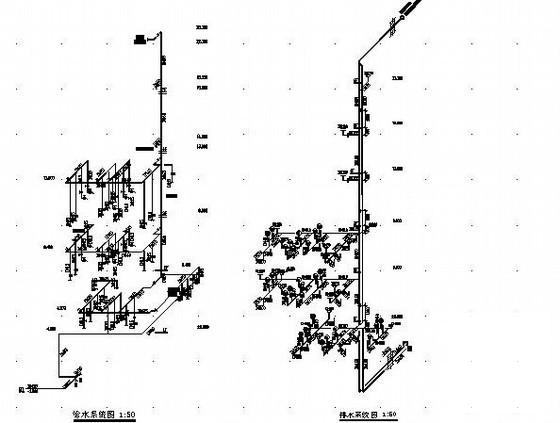

给水排水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 给排水消防图 - 1
    给排水消防图 - 1
  • 给排水消防图 - 2
    给排水消防图 - 2
  • 给排水消防图 - 3
    给排水消防图 - 3
  • 给排水消防图 - 4
    给排水消防图 - 4
以上是部分截图,请下载附件后查看完整高清内容
