18层商住楼电气设计CAD施工图纸
- 建筑类别：商业
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 图纸设计深度：施工图
- 参考图纸：12张
- 强电设计：低压配电,电气照明,建筑物防雷
附件详情
- 1、电气设计说明
- 2、供电系统图
- 3、开关箱系统图
- 4、电照平面图
- 5、 防雷平面图
- 6、干线及动力平面图
附件详情
该附件是十八层商住楼电气施工图纸，总共12张。
该项目为一类高层商住楼,建筑层数为18层.
该项目设计内容有:供电系统
防雷接地
系统 电话 电视 可视对讲 宽带网 三表远传弱电系统及
火灾自动报警系统
.低压配电系统接地型式为TN-S系统.消防负荷为一级负荷.
地下室干线及动力平面图
屋顶障碍灯平面图
配电系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

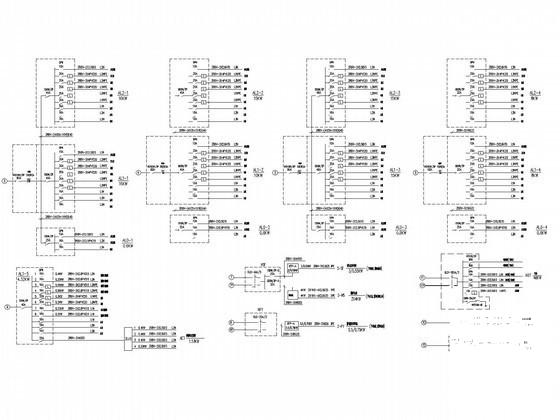

第 1 张图 -

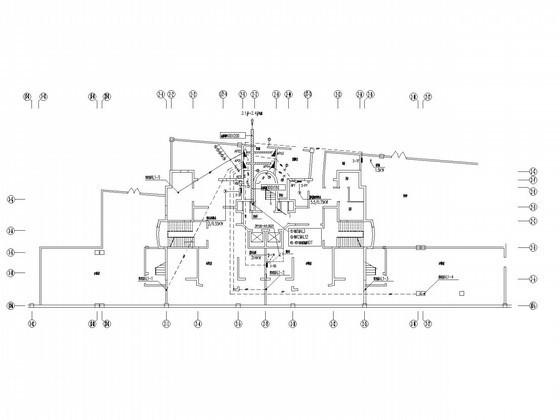

第 2 张图 -

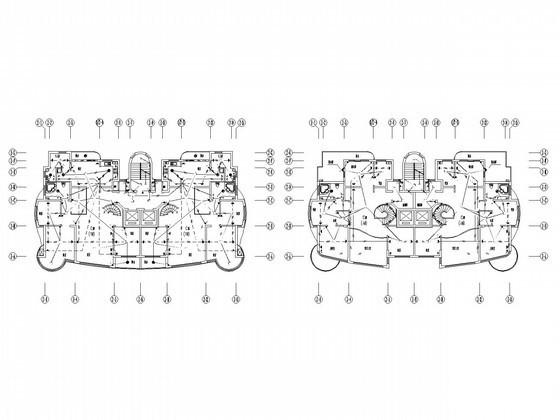

第 3 张图 -

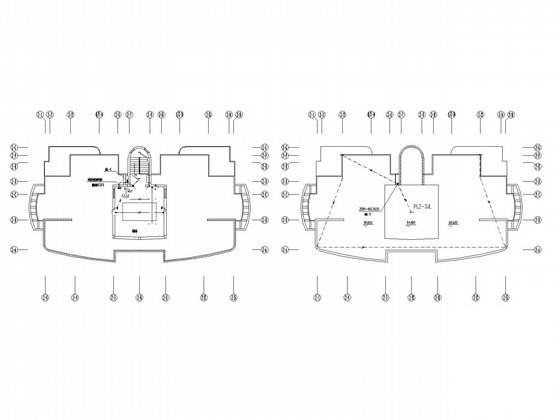

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
