28层商住楼电气设计CAD施工图纸
- 建筑类别：住宅,商业
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：28层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：30张
- 地下室用途：车库,设备用房
- 负荷等级：一级
- 防雷等级：第二类
- 火灾保护分级：一级
- 接地方式：TN-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统 ,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它
附件详情
- 1、电气设计说明
- 2、低压配电系统图
- 3、水泵机房配电系统图
- 4、火灾自动报警系统图
- 5、单元有线电视系统图
- 6、低压配电干线系统图
- 7、电气火灾监控系统图
- 8、 照明平面图
- 9、电气干线平面图
- 10、火灾自动报警平面图
- 11、防雷接地平面图
- 12、电气平面图
附件详情
该附件是二十八层商住楼全套电气施工图纸 ，总共30张。
建筑层数地下2层，主要为车库、设备用房等，地上28层，1~3层为商业，4至28层为住宅公寓，建筑总高度为87.8米，总建筑面积为40564.7平方米，为一类高层建筑。
设计范围：配电系统；
照明系统
；火灾自动报警系统；综合布线系统；有线电视系统；防雷及接地系统。

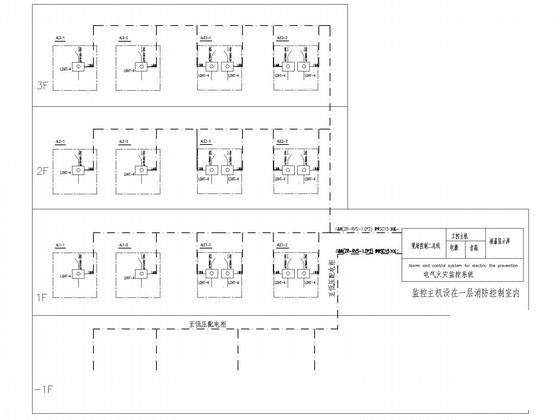

电气火灾监控系统示意图

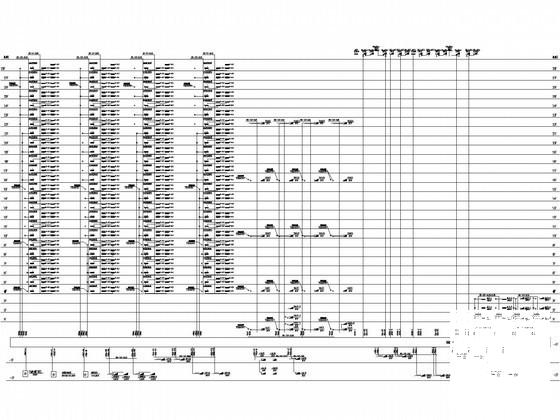

公寓部分低压配电干线系统图
火灾自动报警系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
