5层教学实验楼电气CAD施工图纸(安全防范系统)

资料简介
赚取积分

建筑类别：文化
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：13139平方米
建筑地上层数：5层
图纸设计深度：施工图
参考图纸：40张
负荷等级：二级
防雷等级：第二类
接地方式：TN-C-S
项目所在地：安徽
强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它
弱电设计：综合布线系统,通信系统,有线电视和卫星接收系统,扩声系统

附件详情

1、电气设计说明
2、垂直配电干线系统
3、低压配电柜系统图
4、电力配电系统图
5、照明配电柜(箱)系统图
6、通信及综合布线系统图
7、安全防范系统图
8、有线电视系统图
9、配电平面图
10、照明平面图
11、电力详图
12、强电间布置平面及剖面详图
13、屋顶防雷平面图
14、基础接地平面图
15、弱电布置示意图
16、弱电平面图

附件详情

该附件是5层教学实验楼全套电气施工图纸（计算书），总共40张。
综合实验楼位于安徽省，为教学实验楼,属多层民用建筑。建筑高度21.7米，地上5层。建筑设计面积：13139m。
设计范围及内容:照明空调, 配电系统；动力配电, 控制系统；消防设施配电、控制系统(应急照明, 消防电力设备,消火栓按钮起泵等电路)；防雷接地系统；
1.通信及综合布线系统;2.有线电视系统;3.安全防范系统;4.多媒体教学扩声系统（预留）。
......

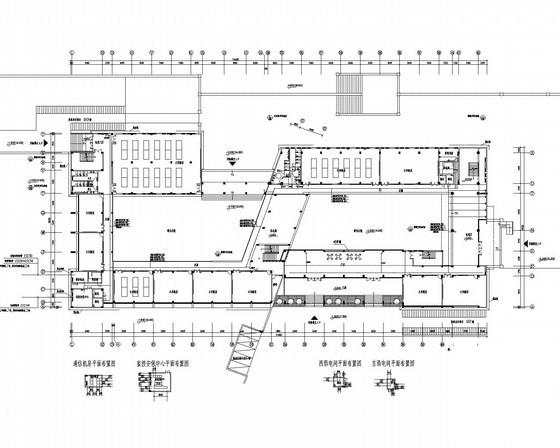

一层弱电平面图

强电间布置平面及剖面详图

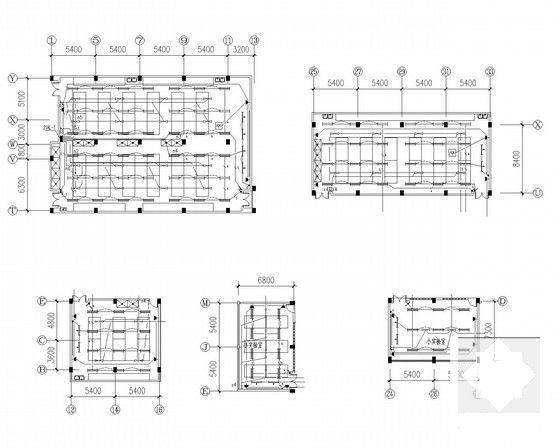

实验室照明详图

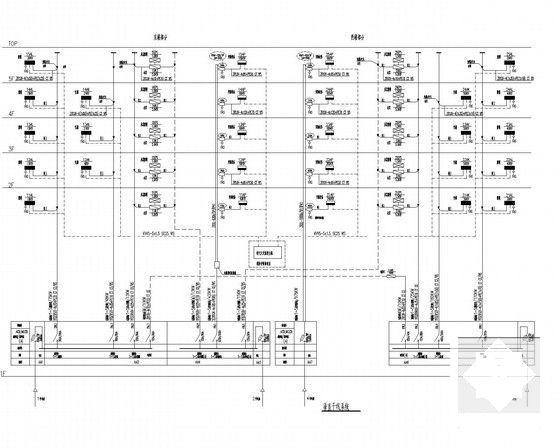

垂直配电干线系统

照明配电柜(箱)系统图(五)

低压配电柜系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
