6层教学实验楼暖通施工图纸2021平面图
-
设计详细说明：有
-
建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑设计面积：23414.00平方米
-
建筑地上层数：6层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：空调,通风,防排烟
-
冷热源：蓄冷（热）系统
-
空调系统：制冷剂系统
-
送风方式：侧面送风
-
项目所在地：广东
项目概要：本项目为
广东省教学实验楼
暖通施工图
2020
，总建筑面积为：23414.00m，建筑类别为高层学校建筑，无地下室。建筑高度均为：28.6米，共6层。本子项为7#，建筑面积为：9809.7m。
设计范围：
1、教室、实验室等教学用房预留分体空调。
2、教室、实验室、阶梯会议室、卫生间等房间通风系统设计。
3、整栋楼防排烟系统设计。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

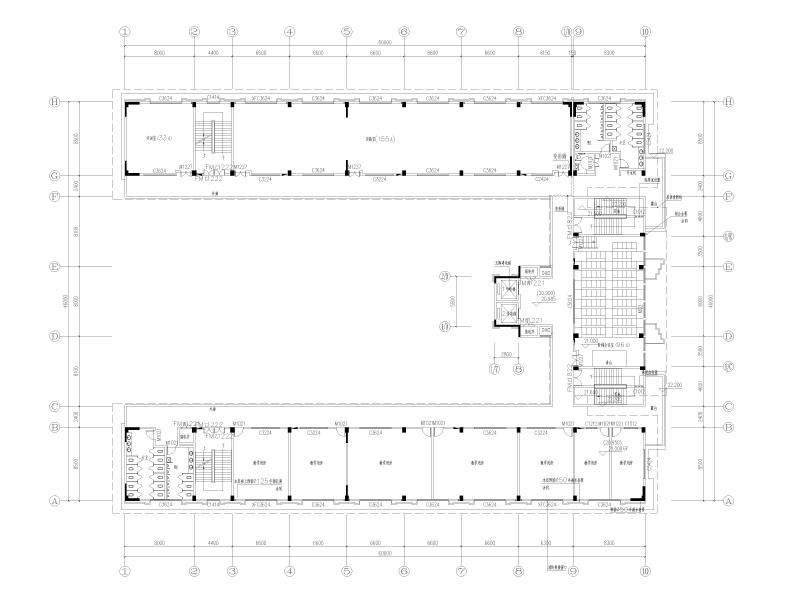

7-9栋教学实验楼6层 -

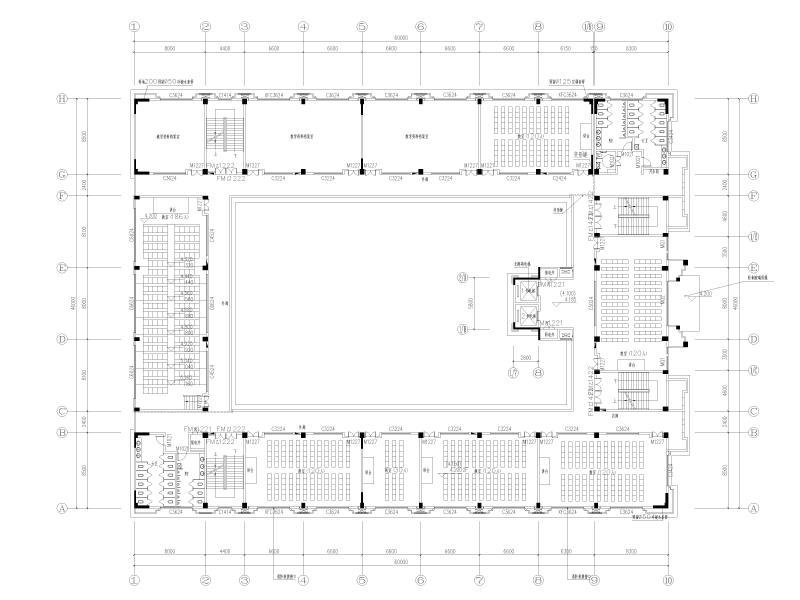

7-9栋教学实验楼jpg -

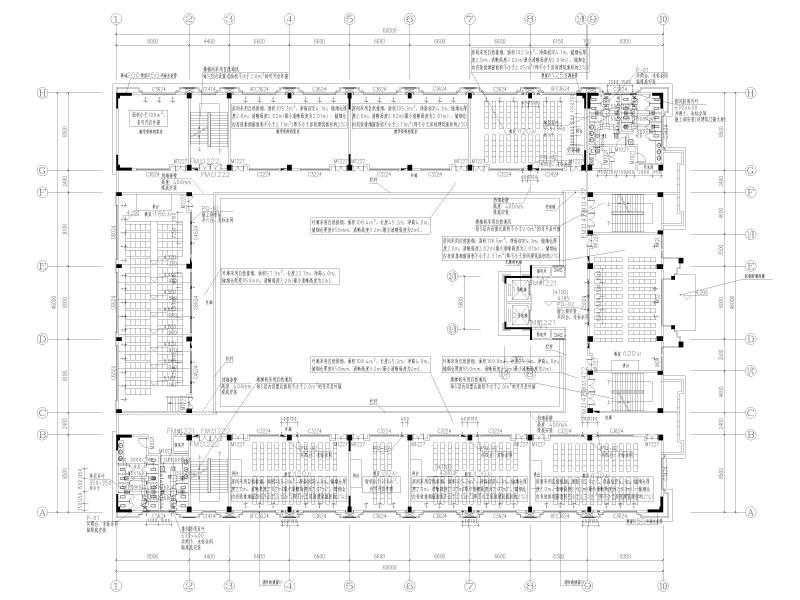

二层通风与防排烟平面图 -
三层通风与防排烟平面图 -
四层通风与防排烟平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-02-20
- 评论次数：0
- 浏览次数：0
- 文件大小：11.86 MB
- 收藏次数：0
-
文件名称：
附件-996579878987798608.rar
