办公楼电气设计CAD施工图纸

附件详情

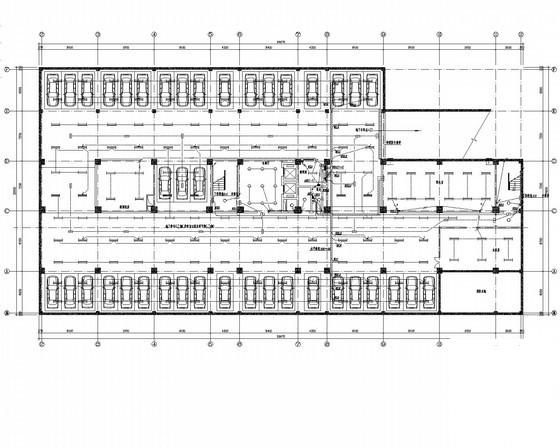

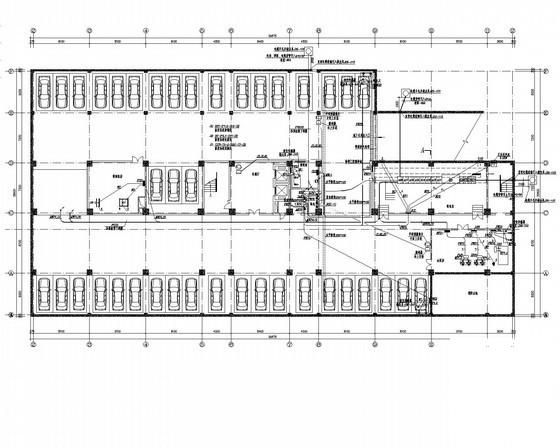

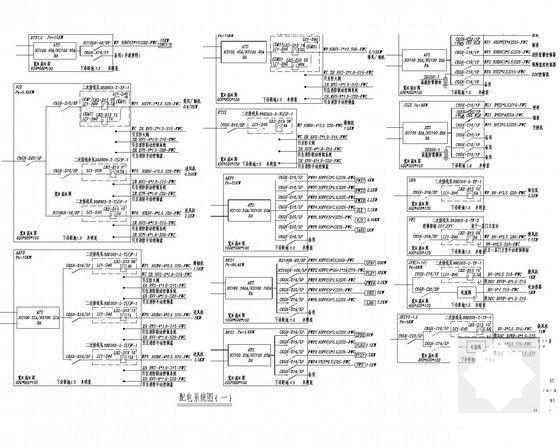

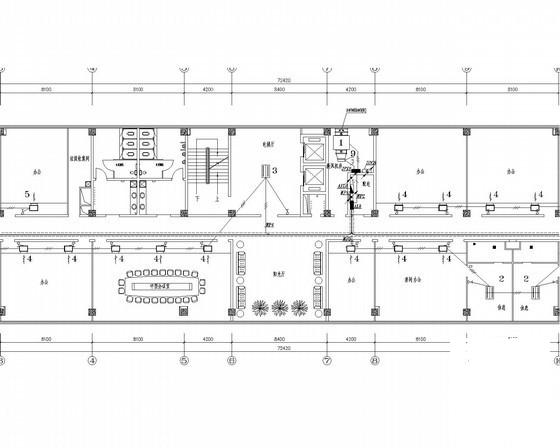

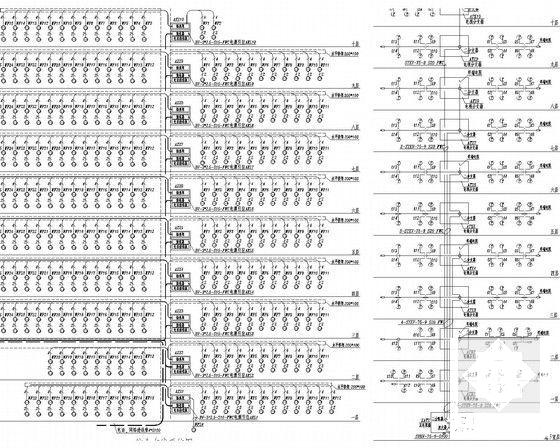

该附件为1.4万平方米办公楼全套电气施工图，共25张。
项目概要：该项目地下 层，地上 层，建筑总高度为 米，面积 1.4 万平方米。楼面为现浇板，框剪结构。该项目地下一层为车库，高、低压变配电室、消防泵房等。一层至十层为办公、会议用房等。该项目设置变冷量一拖多空调系统。该项目为二类高层建筑。
设计范围：变、配电系统，动力系统，照明系统，防触电安全保护系统，建筑物防雷及接地系统，火灾自动报警及联动控制系统（含紧急广播），综合布线系统，有线电视系统，视频监控系统，空调自控系统。
......
编制与，总共25张。
