8500平米5层办公楼全套电气设计施工图纸
- 建筑高度类型：多层建筑
- 建筑设计面积：8500平方米
- 建筑地上层数：5层
- 参考图纸：22张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 强电 设计：建筑物防雷,接地安全
- 弱电设计：有线电视和卫星接收系统,信息网络系统
附件详情
1.项目概要：本建筑物建筑面积约8500m2，共5层。
2.负荷等级：属三类负荷，事故照明属一类负荷，采用蓄电池供电。
3.配电系统：
1).本建筑物三相四线制～380/220V电源引自室外箱式变电站，高压电缆直埋引入。
2).电气进线直埋在室外地坪下700mm，穿预埋钢管引进建筑物室内。
3).建筑物内配电系统形式为TN-S。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

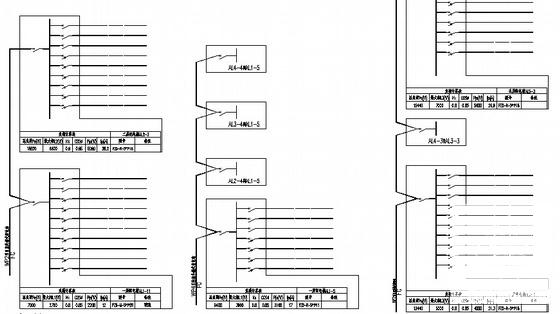

办公楼电气设计图纸 - 1 -

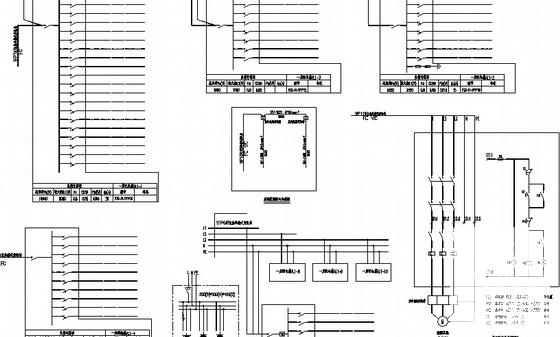

办公楼电气设计图纸 - 2 -

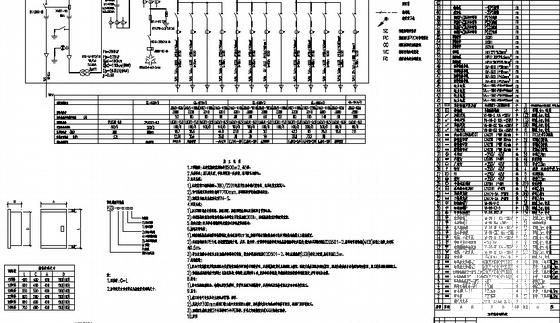

办公楼电气设计图纸 - 3 -

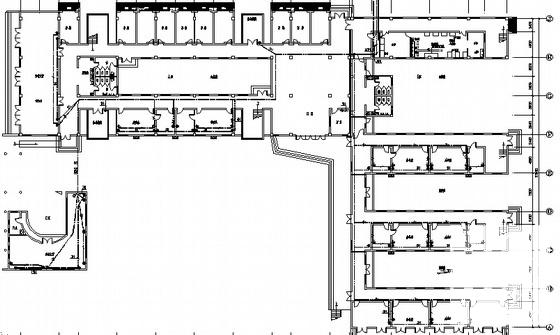

办公楼电气设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
