知名图书科技楼电气设计CAD施工图纸

资料简介
赚取积分

建筑类别：科研,文化,其他
建筑设计结构形式：钢筋混凝土结构
图纸设计深度：施工图
参考图纸：49张
负荷等级：二级,三级
防雷等级：第三类
接地方式：TN-C,TN-C-S
强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它
弱电设计：出入口控制系统,其它

附件详情

1、电气设计说明
2、火灾报警系统图
3、低压配电干线系统图
4、配电箱系统图

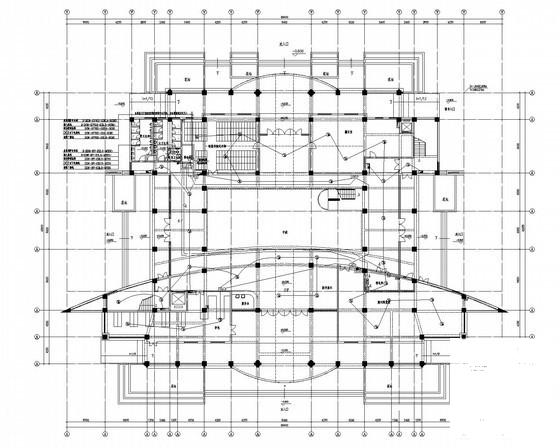

5、照明平面图
6、电力平面图
7、基础接地平面图
8、防雷平面图
9、总配电间详图
10、火灾报警平面图

附件详情

该附件是知名图书科技楼全套电气施工图纸,共49张。
项目概要：该项目供电负荷等级为二级负荷. 电源采用三路低压电源供电, 两路引自运动区总配变电站(一路供照明用电,一路供电力和空调用电),另一路引自教学区变电所(供二级负荷用电),分别以电缆直接埋地引入本大楼总配电室的进线柜, 本单体与总体分界点为进线电缆的电缆头. 重要负荷电源由教学区变电所提供的一路电源作为备用电源。
设计范围：火灾报警系统设计，保安措施，防雷接地等。
......
共49张。

电力平面图

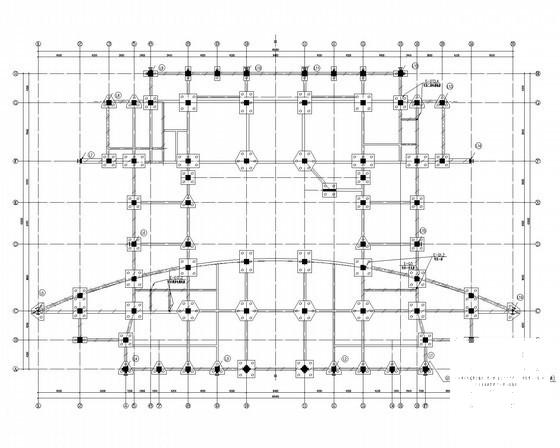

基础接地平面图

低压配电箱系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
