4层砌体结构初中宿舍抗震加固CAD施工图纸

• 建筑类别：宿舍楼

• 民用建筑设计使用年限：50年

• 建筑设计结构形式：砌体结构

• 结构安全等级：二级

• 地基基础设计等级：丙级

• 抗震设防烈度：8度抗震

• 风压：0.45kN/平方米

• 雪压：0.25kN/平方米

• 设计年代：近代

加固方法：

砖墙采用单面混凝土板墙，新增抗震墙进行加固；

楼梯采用粘贴碳纤维布进行加固；

梁采用粘贴碳纤维布、增大截面法加固；柱采用粘贴碳纤维布进行加固。

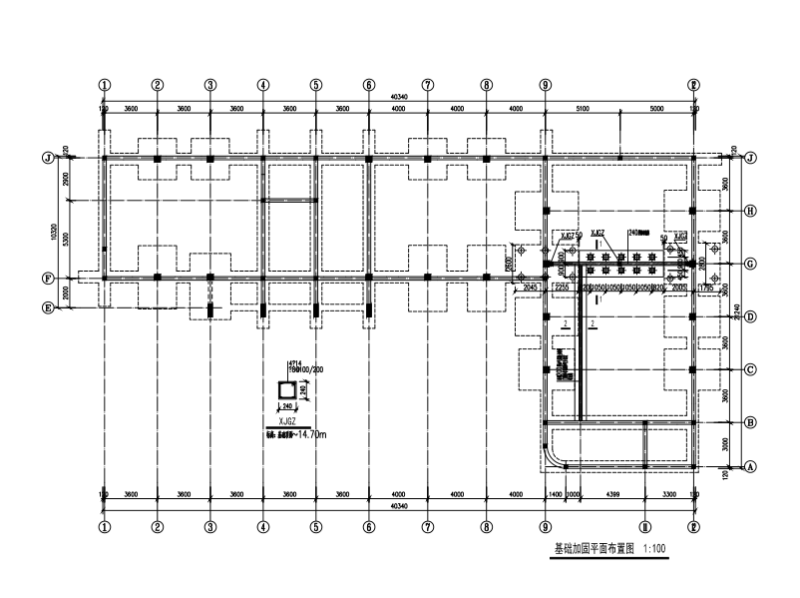

基础加固平面布置

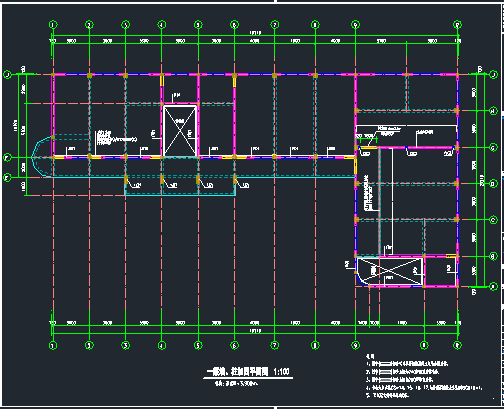

一层墙柱加固图

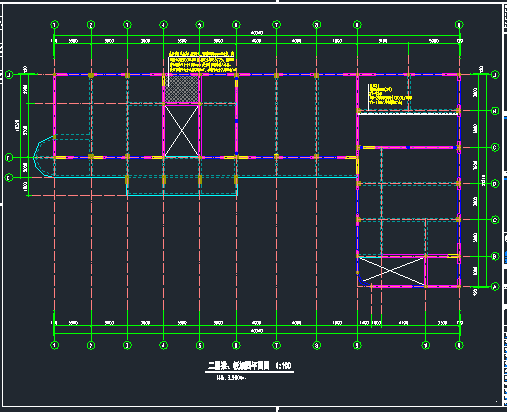

二层梁板加固平面图

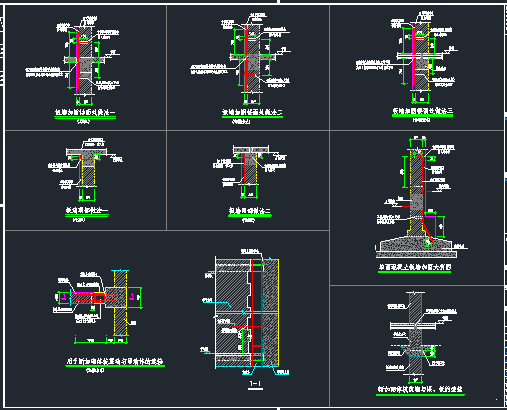

加固 节点详图 （一）

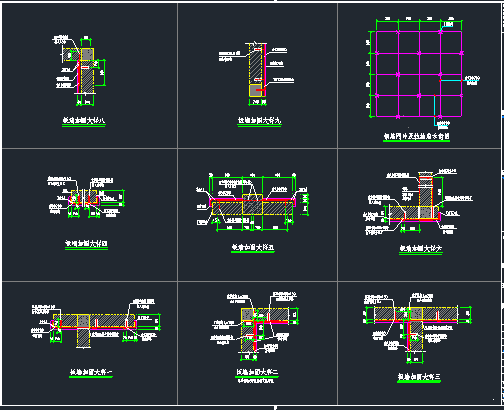

加固 节点详图 （二）

加固 节点详图 （三）

楼梯加固详图

结构加固说明
